ЭТМА НТМ-70Е У1, ЭТМА НТМ-150Е У1
Установки для обработки трансформаторного и турбинного масел
Установки предназначены для нагрева и фильтрации минеральных (трансформаторных, турбинных, индустриальных и др.) и синтетических масел, а также других электроизоляционных жидкостей.
Установки применяются при монтаже, эксплуатации и ремонте маслонаполненного оборудования.
Изготавливаются по ТУ У 29.2-04624312-026-2001.
Имеют сертификат соответствия в системе сертификации УкрСЕПРО Украины.
Соответствуют требованиям технических регламентов «О безопасности машин и оборудования» и «О безопасности низковольтного оборудования».
- Вид климатического исполнения - У1 по ГОСТ 15150.
- Средний срок службы - не менее 10 лет, гарантийный срок - 1 год.
- Обслуживающий персонал - 1 человек.
- Экобезопасность - по ГОСТ 12.1.005.
- Пожаробезопасность - по ГОСТ 12.1.004.
- Электробезопасность - по ГОСТ 12.2.007.0.

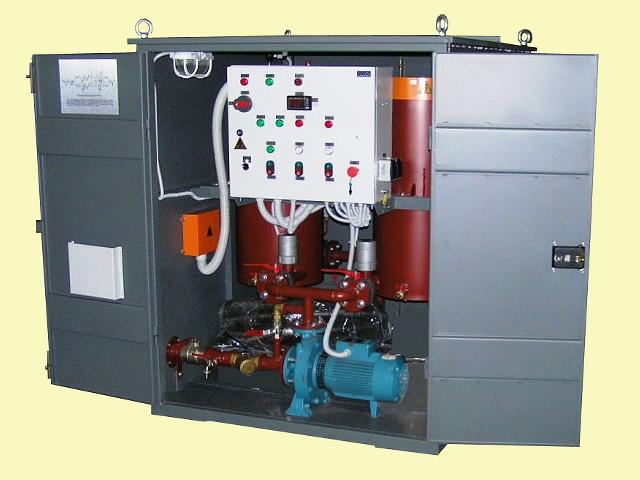

Установка ЭТМА НТМ-70Е У1
Технические характеристики
Основные технические характеристики установок серии ЭТМА НТМ приведены в таблице.
Таблица
| Наименование параметра | Значение параметра |
|
|---|---|---|
| ЭТМА НТМ-70Е У1 | ЭТМА НТМ-150Е У1 | |
| Производительность, м3/ч, не менее: | 12* | 30** |
| Параметры обработанного масла: - содержание механических примесей, г/т, не более - класс чистоты по ГОСТ 17216, не хуже - тонкость фильтрации, мкм |
8 (10) 7 (9,11) 3 (5, 20) |
|
| Коэффициент фильтрации (β-коэффициент) | ≥20 (≥200) | |
| Максимальная температура масла на выходе в режиме нагрева, °С, не более |
85 |
|
| Давление на выходе, кгс/см2, не менее | 3,0 | |
| Мощность маслонагревателя, кВт | 70 (35+35) | 150 (3х50 или 4х37,5) |
| Удельная поверхностная мощность маслонагревателя, Вт/см2, не более |
1,2÷1,5 |
|
| Максимальная потребляемая мощность, кВт | 75 | 158 |
| Напряжение питания трехфазной сети переменного тока частотой 50 Гц, В |
380 |
|
| Габаритные размеры, мм, не более | 1400x1100x1600 | 1400х1300х1600 |
| Масса, кг, не более | 700 | 1200 |
*- установка по требованию заказчика может изготавливаться производительностью от 8 до 20 м3/ч;
**- установка по требованию заказчика может изготавливаться производительностью от 8 до 32 м3/ч.
Особенности конструкции
Установки изготавливаются в открытом исполнении или в металлическом контейнере, внутри которого смонтировано следующее оборудование: маслонагреватель, фильтры грубой и тонкой очистки, маслонасос, приборы контроля, электрический шкаф управления и сигнализации.
В установках обеспечен косвенный нагрев масла с использованием слюдопластовых низковаттных нагревательных элементов, что практически исключает их перегрев и выход из строя.
При замене нагревательного элемента не требуется выкручивать или вырезарь нагреватель из коруса нагревателя с необходимостью дальнейшего уплотнения, а потребуется отключить его от шины и вынуть из корпуса.
Контактная часть нагревателя герметично закрыта крышкой.
Размещение оборудования в металлическом контейнере защищает от повреждения при транспортировании и хранении.
При эксплуатации двери и крышу контейнера можно снять для обеспечения полного доступа.
Секционирование маслонагревателя позволяет регулировать его мощность.
На одну из секций нагревателя (Р=35 кВт или Р=50 кВт) можно установить блок плавного регулирования мощности с системой автоматического или ручного регулирования.
Система защит и автоматики обеспечивает невозможность включения установки при неправильном чередовании фаз, а также автоматическое отключение маслонагревателя при отсутствии потока масла и превышении температуры масла выше установленной, одновременно при этом подаётся звуковой сигнал.
Контроль и регулирование температуры осуществляется с помощью двух электронных регуляторов температуры, контроль давления и перепада давления на фильтрах осуществляется дифманометром.
