ЭТМА УВМ 10-0,1 У1
Установка для обработки трансформаторного масла
Предназначена для термовакуумной обработки трансформаторного, кабельного и других масел с целью удаления газов, воды и механических примесей. Используется при монтаже, ремонте, эксплуатации маслонаполненного высоковольтного оборудования как герметичного, так и негерметичного, напряжением до 1150 кВ включительно (силовые трансформаторы, высоковольтные выключатели и др.). Установка может использоваться для азотирования трансформаторного масла и доливки высоковольтных вводов.
Изготавливается по ТУ У 29.2-04624312-026-2001. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Соответствует требованиям технических регламентов «О безопасности машин и оборудования» и «О безопасности низковольтного оборудования».
- Вид климатического исполнения - У1 по ГОСТ 15150.
- Средний срок службы - не менее 10 лет, гарантийный срок - 1 год.
- Обслуживающий персонал - 1 человек.
- Экобезопасность - по ГОСТ 12.1.005.
- Пожаробезопасность - по ГОСТ 12.1.004.
- Электробезопасность - по ГОСТ 12.2.007.0.
Технические характеристики
Основные технические характеристики установки ЭТМА УВМ 10-0,1 У1 приведены в таблице.
Таблица
| Наименование параметра | Значение |
|---|---|
| Производительность, м3/ч, номинальная | 0,1 |
| Минимальный объем обрабатываемой порции масла, л, не менее | 5,0 |
| * Параметры обработанного масла: - объёмное газосодержание, %, не более - массовое влагосодержание, г/т, не более - содержание механических примесей, г/т, не более - содержание азота после азотирования, % - класс чистоты по ГОСТ 17216, не хуже - тонкость фильтрации, мкм - пробивное напряжение, кВ, не менее |
0,1 10,0 8 8,5±0,5 9 5 70 |
| Температура масла в режиме нагрева, °С | 85 |
| Коэффициент фильтрации (β-коэффициент) | ≥50 |
| Давление на выходе в режиме обработки, кг/см2, не менее | 4,0 |
| Мощность маслонагревателя, кВт | от 1 до 2 |
| Удельная поверхностная мощность маслонагревателя, Вт/см2, не более | 1,2 |
| Максимальная потребляемая мощность, кВт | 4 |
| Напряжение питания трёхфазной сети переменного тока частотой 50 Гц, В | 380 ± 10% |
| Габаритные размеры, м, не более | 1100х900х1600 |
| Масса, кг, не более | 180 |
* - указанные в таблице параметры обеспечиваются за один цикл обработки при следующих параметрах исходного масла: объёмное газосодержание — не более 10,5%; массовое влагосодержание — не более 50 г/т.
Особенности конструкции

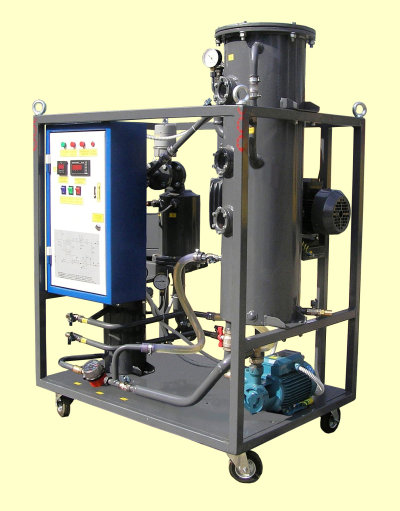

Установка ЭТМА УВМ 10-0,1 У1 изготавливается в открытом, без наружной обшивки исполнении на поворотных колесах для перемещения по территории производственных помещений и монтажных площадок. По согласованию между изготовителем и заказчиком установка может комплектоваться дополнительными или встроенными емкостями для хранения дегазированного масла. При этом габаритные размеры и масса установки могут отличаться от приведенных в таблице.
Основное назначение установки ЭТМА УВМ 10-0,1 У1 — доливка высоковольтных вводов и обработка в них трансформаторного масла по замкнутому циклу.
Двухступенчатая система фильтров обеспечивает обработку не менее 100 тонн свежего масла заводской поставки без регенерации или замены фильтроэлементов. Дополнительный комплект фильтроэлементов поставляется с каждой установкой в комплекте ЗИП. Система защит и автоматики предусматривает автоматическое отключение установки при обратном чередовании или обрыве фаз, при отсутствии потока масла, при перегреве маслонагревателя, одновременно при этом подаётся звуковой сигнал.
Конструкция двухкаскадной вакуумной камеры с применением новой высокоэффективной насадки позволяет добиться номинальной производительности за один цикл обработки.
Выходной маслонасос обеспечивает давление не менее 4 кг/см2, что даёт возможность непосредственно производить доливку высоковольтных вводов дегазированным маслом.
Небольшие габариты и масса установки дают возможность размещать её и транспортировать на прицепе легкового автомобиля.
