ЭТМА УВМ 10-10 У1
Установка для обработки трансформаторного масла
Предназначена для термовакуумной обработки трансформаторного, кабельного, турбинного, индустриального и других масел с целью удаления газов, воды и механических примесей. Используется при монтаже, ремонте, эксплуатации маслонаполненного высоковольтного оборудования как герметичного, так и негерметичного исполнения напряжением до 1150 кВ включительно (силовые трансформаторы, высоковольтные выключатели и др.) и турбин. Установка может использоваться для нагрева оборудования горячим маслом, азотирования трансформаторного масла и доливки высоковольтных вводов.
Изготавливается по ТУ У 29.2-04624312-026-2001.
Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины.
Соответствует требованиям технических регламентов «О безопасности машин и оборудования» и «О безопасности низковольтного оборудования».
- Вид климатического исполнения - У1 по ГОСТ 15150.
- Средний срок службы - не менее 10 лет, гарантийный срок - 1 год.
- Обслуживающий персонал - 1 человек.
- Экобезопасность - по ГОСТ 12.1.005.
- Пожаробезопасность - по ГОСТ 12.1.004.
- Электробезопасность - по ГОСТ 12.2.007.0.
Технические характеристики
Основные технические характеристики установки ЭТМА УВМ 10-10 У1 приведены в таблице.
Таблица
| Наименование параметра | Значение параметра |
|---|---|
| Производительность, м3/ч, не менее: - в режиме обезгаживания, сушки и фильтрации - в режиме нагрева и фильтрации - в режиме азотирования |
4,5 |
| Диапазон регулирования производительности, м3/ч | 0-12 |
| ** Параметры обработанного масла: - объёмное газосодержание, %, не более - массовое влагосодержание, г/т, не более - содержание механических примесей, г/т, не более - содержание азота после азотирования, % - класс чистоты по ГОСТ 17216, не хуже - тонкость фильтрации, мкм - пробивное напряжение, кВ, не менее |
0,1 10,0 8 8,5±0,5 9 5 70 |
| Температура масла в режиме нагрева, °С | 85 |
| Коэффициент фильтрации (β-коэффициент) | ≥50 |
| Давление на выходе, МПа, не менее | 0,4 |
| Высота подачи масла относительно выходного патрубка, м | 40,0 |
| Мощность маслонагревателя, кВт | 160; 200 |
| Удельная поверхностная мощность маслонагревателя, Вт/см2, не более | 1,15 |
| Максимальная потребляемая мощность, кВт | 185; 225 |
| Напряжение питания трёхфазной сети переменного тока частотой 50 Гц, В | 380 ± 10% |
| ***Габаритные размеры, мм, не более | 2640х2270х2130 |
| ***Масса, кг, не более | 2900 |
* - насосы производительностью 30 м3/ч устанавливаются по дополнительному требованию Заказчика;
** - указанные в таблице параметры обеспечиваются за один цикл обработки при следующих параметрах исходного масла: объёмное газосодержание — не более 10,5%; массовое влагосодержание — не более 50 г/т;
*** - с учётом возможности модификации установки ЭТМА УВМ 10-10 У1 и расширения её функциональных возможностей (выполнение функций установки «ЭТМА Иней») указанные параметры могут изменяться.
Особенности конструкции

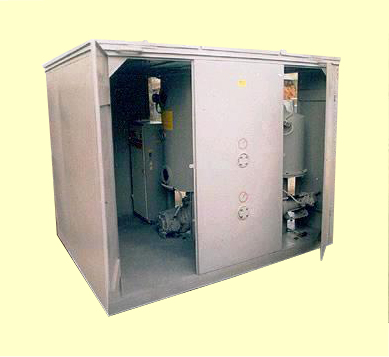

Установка выполнена в виде металлического контейнера, внутри которого смонтировано оборудование и предусмотрено место оператора. Оригинальная конструкция безинерционного нагревателя с двойной пропиткой активной части электроизоляционным лаком и последующей термообработкой обеспечивает хорошую влагостойкость и высокие изоляционные характеристики межвитковой изоляции и исключает прямой контакт масла с токоведущими частями, перегрев и термическое разложение масла, повышает надежность. Секционирование нагревателя позволяет включать его на необходимый режим мощности: 40, 80, 120, 160 и 200 кВт.
Трёхступенчатая система фильтров позволяет обработать не менее 1000 тонн свежего масла с завода-изготовителя до регенерации или замены фильтроэлементов. Дополнительный комплект фильтроэлементов поставляется с каждой установкой в ЗИП. Система защит и автоматики предусматривает автоматическое отключение установки при обратном чередовании или обрыве фаз, при отсутствии потока масла, при перегреве маслонагревателя, одновременно при этом подается звуковой сигнал.
Оригинальная конструкция двухкаскадной вакуумной камеры с применением новой высокоэффективной насадки обеспечивает производительность установки до 12 м3/ч. При помощи регулирующих вентилей и счётчика, которым может комплектоваться установка по желанию заказчика, плавно устанавливается необходимая производительность от 0 до 12 м3/ч. Применение в установке маслонасоса производительностью 30 м3/ч позволяет производить прогрев и сушку трансформаторов методом разбрызгивания («oil-spray») и в этом режиме выполняются функции установки ЭТМА НТМЛ.
В вакуумной системе предусмотрен патрубок, который позволяет подключать ее для вакуумирования трансформаторов и других аппаратов.
Небольшие габариты и масса установки дают возможность размещать ее в железнодорожном контейнере и транспортировать автотранспортом без ограничений.
В установке также значительно снижена вибрация, что соответствует требованиям техники безопасности.
Установка может выпускаться на колёсном ходу со скоростью движения до 70 км/ч.
При заказе установки в закрытые маслоаппаратные необходимо согласовывать габаритно-присоединительные размеры, а также исполнение установки – закрытое (в контейнере) или открытое (без контейнера).
Установка ЭТМА УВМ 10-10 У1 в комплекте с установками «ЭТМА Иней» и «ЭТМА Суховей» позволяет выполнять все процессы обработки трансформаторного масла и твёрдой изоляции силовых трансформаторов.
