«ЭТМА Суховей-5 У1»
Установка осушки воздуха
Предназначена для осушки и очистки от механических примесей атмосферного воздуха, используемого для продувки баков силовых трансформаторов и других электрических аппаратов в процессе их монтажа, ремонта и эксплуатации с целью предохранения электрической изоляции от увлажнения во время разгерметизации активной части. При работе в зимнее время предусмотрен подогрев сухого воздуха до температуры 100°С.
Осушка воздуха в установке осуществляется сорбционным способом с применением сорбентов.
Установка может применяться для реактивации (сушки) сорбентов (силикагель, цеолит, оксид алюминия), используемых в другом оборудовании, а также для охлаждения отреактивированного сорбента сухим воздухом.
Изготавливается по ТУ У 34.04624312.014-97. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Соответствует требованиям технических регламентов «О безопасности машин и оборудования» и «О безопасности низковольтного оборудования».
- Вид климатического исполнения - У1 по ГОСТ 15150.
- Средний срок службы - не менее 10 лет, гарантийный срок -1 год.
- Обслуживающий персонал - 1 человек.
- Экобезопасность - по ГОСТ 12.1.005.
- Пожаробезопасность - по ГОСТ 12.1.004.
- Электробезопасность - по ГОСТ 12.2.007.0.
Технические характеристики
Основные технические характеристики установки «ЭТМА Суховей-5 У1» приведены в таблице.
Таблица
| Наименование параметра | Значение параметра |
|
| 1 | Производительность по сухому воздуху, м3/ч, не менее | 150 |
| 2 | Точка росы сухого воздуха, °С, не выше | минус 50 |
| 3 | Давление сухого воздуха на выходе, МПа | 0,025 |
| 4 | Номинальная тонкость фильтрации сухого воздуха, мкм | 5 |
| 5 |
Сорбент | цеолит NaA (NaX) |
| 6 | Количество адсорберов | 2 |
| 7 |
Масса сорбента в двух адсорберах, кг | 400 |
| 8 |
Диапазон регулирования температуры при подогреве сухого воздуха, °С | 20 - 100 |
| 9 |
Диапазон регулирования температуры воздуха при реактивации сорбентов в другом оборудовании, °С | 350 - 400 |
| 10 | Номинальная мощность воздухонагревателя, кВт | 18х2 |
| 11 | Максимальная потребляемая мощность, кВт | 40 |
| 12 | Напряжение питания трёхфазной сети переменного тока частотой 50 Гц, В | 380 |
| 13 | Габаритные размеры, мм, не более | 1450Х1150х2070 |
| 14 | Масса, кг, не более | 1050 |
Особенности конструкции

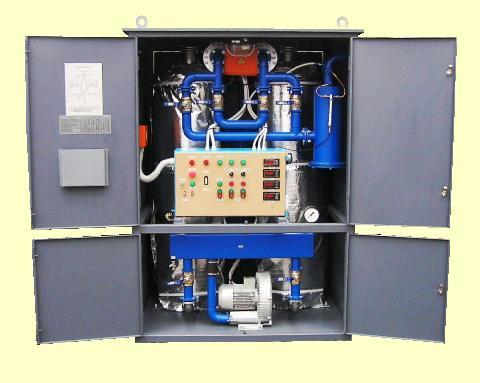

Установка выполнена в виде металлического контейнера, внутри которого смонтировано оборудование: компрессор, адсорберы, воздухонагреватели, воздушный фильтр, шкаф управления и система воздухопроводов с запорно-регулирующей арматурой. Установка комплектуется прибором для измерения влажности сухого воздуха.
Конструкция установки обеспечивает непрерывную подачу сухого, очищенного от механических примесей, воздуха в течение 27 часов при температуре окружающего воздуха 20°С и влажности 80%. После чего необходимо отреактивировать сорбент. Время реактивации сорбента в количестве 400 кг - не более 12 часов.
