ЕТМА УВМ 10-10М У1
Установка для обробки трансформаторного (турбінного, індустріального) масла
Призначена для термовакуумної обробки трансформаторного, кабельного, турбінного, індустріального та інших масел з метою видалення газів, води та механічних домішок. Використовується для монтажу, ремонту, експлуатації маслонаповненного високовольтного обладнання як герметичного, так і негерметичного виконання напругою до 1150 кВ включно (силові трансформатори, високовольні вимикачі та ін.) та турбін. Установка може використовуватися для нагрівання обладнання гарячим маслом, азотування трансформаторного масла, осушування твердої ізоляції трансформатору з використанням низькотемпературної пастки та доливання високовольтних вводів.
Виготовляється за ТУ У 29.2-04624312-026-2001. Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковольного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 1 особа.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0.
Блок УВМ 10-10

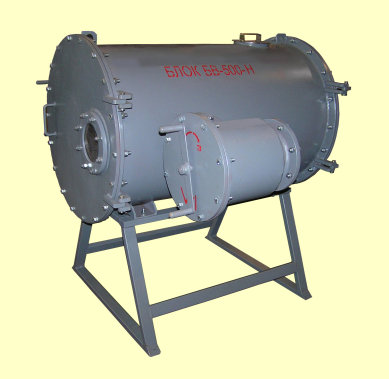

Блок вакуумний БВ-500-Н (без 2ДВН-500)

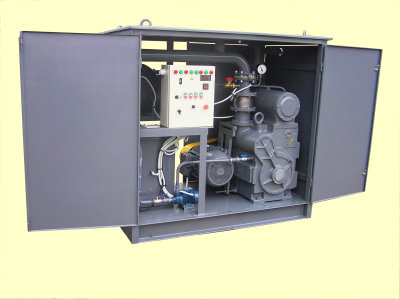

Блок БВ-1 (БПР)
Технічні характеристики
Основні техничі характеристики установки ЕТМА УВМ 10-10М У1 наведені у таблиці.
Таблиця
| Найменування параметра | Значення параметра |
|---|---|
| 1. Блок УВМ 10-10 | |
| Продуктивність, м3/год, не менше: - в режимі дегазації, сушіння та фільтрації - в режимі нагрівання та фільтрації - в режимі азотування |
4,5 |
| Діапазон регулювання продуктивності, м3/год | 0-12 |
| * Параметри обробленого масла: - об'ємний вміст газів %, не більше - масовий вміст вологи, г/т, не більше - вміст механічних домішок, г/т, не більше - вміст азоту після азотування, % - клас чистои за ГОСТ 17216, не гірше - тонкість фільтрації, мкм - пробивна напруга, кВ, не менше |
0,1 10,0 8 8,5±0,5 9 5 70 |
| Температура масла в режимі нагрівання, °С | 85 |
| Коефіцієнт фільтрації (β-коефіцієнт) | ≥50 |
| Тиск на виході, МПа, не менше | 0,4 |
| Висота подачі масла щодо вихідного патрубка, м | 40,0 |
| Потужність маслонагрівача, кВт | 160; 200 |
| Питома поверхнева потужність маслонагрівача, Вт/см2, не більше | 1,15 |
| Максимальнп споживна потужність, кВт | 185; 225 |
| 2 Блок вакуумний БВ-500-Н (без 2ДВН-500) | |
| Граничний залишковий тиск, Па | 0,5 |
| Температура поверхні конденсації водяної пари, оС, не більше | мінус 70 |
| Площа поверхні конденсації, м2, не менше | 1,3 |
| Охолоджувана рідина: | |
| - двоокис вуглецю твердий ГОСТ 12162-77 | ** |
| - ацетон технічний ГОСТ 2788-79 | |
| 3 Блок попереднього розрідження БВ-1 (БПР) | |
| Швидкість дії (продуктивність) у діапазоні тисків від атмосферного до 0,26 кПа (2 мм.рт.ст.), л/с | 180 |
|
Граничний залишковий тиск, кПа (мм рт. ст.), не більше - повне без газобаласту - повне з газобаластом |
6,7х10-3 (5х10-2 ) |
| Потужність двигуна агрегату вакуумного АВЗ-180, кВт | 15 |
| Споживна потужність, кВт, не більше | 25 |
| Напруга живлення трифазної мережі змінного струму частотою 50 Гц, В | 380 |
| Габаритні розміри, мм, не більше: | |
| - блоку УВМ 10-10 | 2640х2270х2130 |
| - блоку БВ-500-Н (без 2ДВН-500) | 1130х1420х1120 |
| - блоку БВ-1 (БПР) | 1680х1490х1050 |
| Маса, кг, не більше: | |
| - блоку УВМ 10-10 | 2850 |
| - блоку БВ-500-Н (без 2ДВН-500) | 350 |
| - блоку БВ-1 (БПР) | 2300 |
* - зазначені в таблиці параметри забезпечуються за один цикл обробки при наступних параметрах масла до обробки: об'ємний вміст газів — не більше 10,5%; масовий вміст вологи — не більше 50 г/т;;
** - витрата двоокису вуглецю залежить від ступеня зволоження трансформатора, його температури та температури навколишнього середовища.
Особливості конструкції
Установка складається з трьох блоків (модулей):
1 - блок УВМ 10-10;
2 - блок вакуумний БВ-500-Н (без 2ДВН-500);
3 - блок попереднього розрідження БВ-1 (БПР).
Блок УВМ 10-10 — це установка ЕТМА УВМ 10-10 У1, вакуумна система якої доповнена запірно-регулюючою арматурою, що дозволяє виконувати наступні операції:
- виконувати додаткове вакуумування трансформаторів двома вакуумнасосами АВЗ-20Д при використанні вакуумнасоса АВЗ-180 блоку БВ-1 (БПР);
- виконувати осушування твердої ізоляції силових трансформаторів в низькотемпературній пастці при використанні вакуумнасосу АВЗ-180, що в 1,2 рази перевищує показники установки «ЕТМА Іній-4 У1», продуктивність якої становить 500 л/с;
- виробляти безперервне вакуумування трансформатору блоком БВ-1 (БПР) за байпасною системою на час відключення пастки для видалення з неї конденсату.
Блок УВМ 10-10 зберіг всі переваги установки ЕТМА УВМ 10-10 У1, а це в першу чергу простота, надійність, оригінальність конструкції, легкість в управлінні та регулюванні. Конструкція безінерційного нагрівача з подвійним просоченням активної частини електроізоляційним лаком та подальшою термообробкою забезпечує хорошу вологостійкість та високі ізоляційні характеристики міжвіткової ізоляції та виключає прямий контакт масла зі стумоведучими частинами, перегрів та термічне розкладання масла, підвищує надійність. Секціонування нагрівача дозволяє включати його на необхідний режим потужності: 40, 80, 120, 160 та 200 кВт.
Регулювання встановленої потужності здійснюється автоматично. Триступенева система фільтрів забезпечує обробку не менше 1000 тонн свіжого масла із заводу-виробника до регенерації або зміни фільроелементів. Оригінальна конструкція двокаскадної вакуумної камери із застосуванням нової високоефективної насадки забезпечує продуктивність установки до 12 м3/год. За допомогою регулюючих вентилів та лічильника, яким може комплектуватися установка за бажанням замовника, плавно встановлюється необхідна продуктивність від 0 до 12 м3/год. Застосування в установці маслонасоса продуктивністю 30 м3/год дозволяє проводити прогрівання та сушіння трансформаторів методом розбризкування ("oil-spray") і в цьому режимі виконуються функції установки ЕТМА НТМЛ.
У вакуумній системі передбачено патрубок, який дозволяє підключати її для вакуумування трансформаторів та інших апаратів.
Блок вакуумний БВ-500-Н складається з рами, на якій встановлені: низькотемпературна (адсорбціонна) пастка парів води, вакуумпроводи із запірно-регулюючою арматурою. Для підсушування використовується вакуумна система блоку УВМ 10-10 (вакумнасоси АВЗ-20Д і 2ДВН-500).
Блок попереднього розрідження БВ-1 (БПР) являє собою контейнер, всередині якого змонтовано наступне обладнання: агрегат вакуумний АВЗ-180, система охолодження иа система розігріву. Рама, на якій змонтовано обладнання, зроблена так, що гасить вібрації, що виникають при роботі агрегату.
Установка ЕТМА УВМ 10-10М У1 виконує функції установок серії ЕТМА УВМ + ЕТМА НТМЛ-160М У1 + «ЕТМА Іній-4 У1».
Система захисту та автоматики передбачає відключення установки при зворотному чергуванні фаз, відключення маслонагрівача за відсутності потоку масла, при перегріві маслонагрівача, одночасно при цьому подається звуковий сигнал.
Додатковий комплект фільтроелементів поставляється з кажною установкою в ЗІП.
На кажному блоці є пристрої для стропування.
Гнучкі вакуумпроводи Ду 100 мм із нержавіючої сталі, що з'єднують блоки, входять до комплекту постачання установки.
В установці також значно знижена вібрація, що відповідає вимогам техніки безпеки.
Невеликі габаритні розміри та маса установки дають можливість розміщувати її у залізничному контейнері та транспортувати автотранспортом без обмежень.
