ЕТМА УВМ-12Б1 У1
Установка для обробки трансформаторного масла
Призначена для термовакуумної обробки трансформаторного масла з метою видалення газів, води та механічних домішок. Використовується для монтажу, ремонту, експлуатації маслонаповненого високовольтного обладнання як герметичного, так і негерметичного виконання напругою до 1150 кВ включно. Установка може використовуватися для нагрівання активної частини та регенерації твердої ізоляції силових трансформаторів із застосуванням розбризкувачів трансформаторного масла, перекачування та фільтрації великих об'ємів масла, вакуумування трансформаторів при заповненні їх маслом під вакуумом, відмивання активної частини та внутрішніх поверхонь баків трансформаторів від продуктів старіння і механічних домішок,
Виготовляється за ТУ У 34-04624312-012-96. Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковольного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 1 особа.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0.
Характеристики
| Найменування параметру | Значення | ||
| 1 | Блок масляний БМ | ||
| 1.1 |
Продуктивність, м3/год, в режимі: - дегазації, сушіння та фільтрації - нагрівання та фільтрації - азотування |
1,5 – 10 |
|
| 1.2 * |
Параметри обробленогомасла: - об'ємний газоміст, %, не більше - масовий вміст вологи, г/т - вміст азоту після азотування, % - вміст механічних домішок, г/т, трохи більше - тонкість фільтрації, мкм - клас чистоти за ГОСТ 17216, не гірший - пробивна напруга, кВ, не менше |
0,1 |
|
| 1.3 | Максимальна температура масла на виході в режимі нагрівання, °С | 85 | |
| 1.4 | Температура масла в режимі дегазації, °С | 50–60 | |
| 1.5 | Тиск масла на виході, кгс/см2 | 1,5 | |
| 1.6 | Напруга маслонагрівача, кВт | 100; 160 | |
| 1.7 | Питома поверхнева потужність маслонагрівача, Вт/см2, не більше | 1,5 | |
| 1.8 | Споживна потужність, кВт | 130–200 | |
| 2 | Блок вакуумний БВ | ||
| 2.1 | Агрегат вакуумний: - швидкість діїї, л/с - граничний залишковий тиск, Па |
АВЗ-180 180 6,7х10-3 |
|
| 2.2 | Охолодження (трансформаторне масло; вода) | примусове | |
| 2.3 | Кількість охолоджувальної рідини, л | 150 | |
| 2.4 | Робоча рідина (масло вакуумне) | ВМ-1 (ВМ-4) | |
| 2.5 | Залишковий тиск, створюваний у блоці масляному, Па, не більше | 13,3 | |
| 2.6 | Максимальна споживна потужність, кВт | 16 | |
| 3 | Блок вакуумний БВ-500-Н | ||
| 3.1 | Насос вакуумний: - швидкысть дыъ, л/с - граничний залишковий тиск, Па |
2ДВН-500 500 0,5 |
|
| 3.2 | Температура поверхні конденсації водяної пари, °С, не більше | минус 70 | |
| 3.3 ** | Охолоджувальна рідина: - двоокис вуглецю твердий ГОСТ 12162-77 - ацетон технічний ГОСТ 2768-79 |
*** | |
| 3.4 | Споживна потужність, кВт | 8 | |
| 4 | Напруга споживання трифазної мережі змінного струму частотою 50Гц, В | 380 | |
| 5 | Габаритні розміри, мм, не більше - блок масляний БМ - блок вакуумний БВ - блок вакуумний БВ-500-Н |
2400х2150х2200 1860х1100х1800 1600х1500х850 |
|
| 6 | Маса, кг: - блок масляний - блок вакуумний - блок вакуумний БВ-500-Н |
3000 2500 2000 |
|
* - зазначені в таблиці параметри забезпечуються за один цикл обробки при наступних параметрах масла на вході: об'ємному газоутриманні — не більше 10,5%; масовому вмісті вологи — не більше 50 г/т;
** - при заказі блоку вакуумного БВ-500-А (із адсорбційною пасткою) застосовується адсорбент марки NaA (NaX) замість охолоджувальної рідини;
*** - витрата двоокису вуглецю залежить від ступеня зволоження трансформатора, його температури і температури навколишнього середовища.
Особливості конструкції

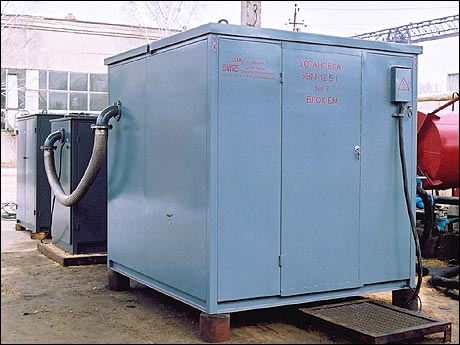

Установка складається з трьох незалежних блоків (модулів):
1 - блок масляний БМ;
2 - блок вакуумний БВ;
3 - блок вакуумний БВ-500-Н (БВ-500-А).
При работі установки в режимі дегазації масла поєднуються в єдиний агрегат гнучким вакуумпроводом Ду 100 мм два блоки - блок масляний БМ і вакуумний блок БВ. Якщо за технологічним процесом необхідно мати максимальну продуктивність установки в режимі дегазації, то об'єднуються в єдиний агрегат три блоки за допомогою гнучких вакуумпроводів Ду 100 мм, при цьому вакуумний блок БВ є першим ступенем розрідження. Блоки з'єднуються в наступній послідовності: блок масляний БМ - вакуумний блок БВ-500-Н (БВ-500-А) - вакуумний блок БВ.
У режимі нагрівання, перекачування та фільтрації трансформаторного масла працює тільки блок масляний БМ. В режимі викуумування працює вакуумний вакуумний БВ.
У режимі вакуумування та підсушування твердої ізоляції силових трансформаторів об'єднуються в єдиний агрегат гнучким вакуумпроводом Ду 100 мм два блоки: вакуумний блок БВ і вакуумний блок БВ-500-Н (БВ-500-А)
Такий модульний поділ установки створює комфортні умови для роботи оператора та повністю усуває шум та вібрацію в зоні роботи оператора, а також дозволяє працювати одночасно з кожним блоком окремо залежно від технологічного процесу. Значно зменшуються витрати при транспортуванні та зберіганні блоків у процесі експлуатації. Повна автономність у роботі кожного блоку та перехід з одного режиму роботи на інший відбувається за кілька хвилин і не потребує значних фізичних зусиль, а також значно підвищує оперативність та гнучкість у роботі.
Установка ЕТМА УВМ-12Б1 У1 виконує функції установок: ЕТМА УВМ + ЕТМА НТМЛ-160 У1 + «ЕТМА Іній-4М У1».

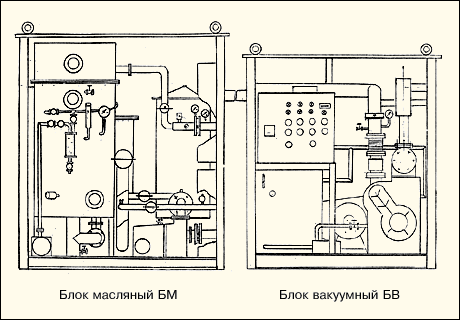

Блок масляний БМ є утепленим металевим вагоном з місцем для оператора, освітленням та опаленням. Усередині вагона встановлені: вакуумна колона з абсорбціометром для визначення газоутримання масла в процесі обробки, ресивер-пастка парів води для захисту вакуумного насоса, маслонагрівач, електронасоси герметичні (вхідний та вихідний), багатоступінчаста система фільтрів, маслопроводи та вакуумпроводи з запірно-регулюючою арматурою. вимірювальні прилади, шафа управління, вакуумметри електронні.
Блок вакуумний БВ являє собою металевий контейнер з бетонною основою, всередині якого встановлені: вакуумний агрегат АВЗ-180, стаціонарна система охолодження вакуумного агрегату та розігріву його в зимовий час при запуску в роботу, маслопроводи та вакуумпроводи із запірно-регулювальною арматурою, зворотний клапан та сильфонний компенсатор, контрольно-вимірювальні прилади, шафа керування.

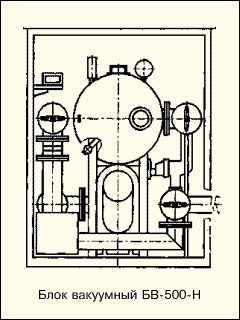

Блок вакуумний БВ-500-Н (БВ-500-А) являє собою металевий контейнер, всередині якого встановлені: вакуумний насос 2ДВН-500, низькотемпературна (адсорбційна) пастка парів води, вакуумпроводи із запірно-регулювальною арматурою, контрольно-вимірювальні прилади, шафа управління.
На кожному блоці є пристрої для стропування.
Система захисту та автоматики передбачає відключення установки при зворотному чергуванні фаз, відключення маслонагрівача за відсутності потоку масла, при перегріві маслонагрівача, одночасно при цьому подається звуковий сигнал.
Гнучкі вакуумпроводи Ду 100 мм з нержавіючої сталі входять до комплекту постачання установки.
