ЕТМА УВМ-12Б2 У1
Установка для обробки трансформаторного масла
Призначена для термовакуумної обробки трансформаторного масла з метою видалення газів, води та механічних домішок.
Використовується при монтажі, ремонті та експлуатації маслонаповненого високовольтного обладнання як герметичного, так і негерметичного виконання напругою до 1150 кВ включно..
Установка може використовуватися для:
нагрівання активної частини та регенерації твердої ізоляції силових трансформаторів із застосуванням розбризкувачів трансформаторного масла;
перекачування та фільтрації великих обсягів масла, вакуумування трансформаторів при заповненні їх маслом під вакуумом;
відмивання активної частини та внутрішніх поверхонь баків трансформаторів від продуктів старіння та механічних забруднень;
заправлення пристрою доливання вводів ПДВ У1 дегазованим маслом для доливання високовольтних вводів;
підсушування твердої ізоляції силових трансформаторів за допомогою вакууму та низькотемпературної (або адсорбційної) пастки парогазової суміші;
для вакуумування баків електричних апаратів та герметичних систем великого об'єму;
осушування та очищення від механічних домішок атмосферного повітря, що використовується для продування баків силових трансформаторів та інших електричних апаратів з метою захисту електричної ізоляції від зволоження під час розгерметизації;
підігріву сухого повітря до температури 100°С при роботі в зимовий час, регенерації твердих адсорбентів (цеоліти, силікагель), що використовуються в іншому устаткуванні шляхом продування їх гарячим повітрям з температурою 380-400°С та охолодження їх сухим повітрям.
регенерації твердих адсорбентів (цеоліт, силікагель), що використовуються в іншому устаткуванні, шляхом продування їх гарячим повітрям з температурою 380–400°С та охолодження їх сухим повітрям.
Виготовляється за ТУ У 34.04624312.012-96. Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковольного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 1 особа.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0.
Характеристики
| Найменування параметру | Значення | ||
| 1 | Блок масляний БМ | ||
| 1.1 |
Продуктивність, м3/год, в режимі: - дегазації, сушіння та фільтрації - нагрівання та фільтрації - азотування |
1,5–10 10–25 4,5 |
|
| 1.2 * |
Параметри обробленогомасла: - об'ємний газоміст, %, не більше - масовий вміст вологи, г/т - вміст азоту після азотування, % - вміст механічних домішок, г/т, трохи більше - тонкість фільтрації, мкм - клас чистоти за ГОСТ 17216, не гірший - пробивна напруга, кВ, не менше |
0,1 5 – 10 8,5±0,5 10 5 – 20 11 70 |
|
| 1.3 |
Максимальна температура масла на виході в режимі нагрівання °С |
85 | |
| 1.4 | Температура в режимі дегазації, °С | 50–60 | |
| 1.5 | Тиск масла на виході, кгс/см2 | 1,5 | |
| 1.6 | Потужність маслонагріівача, кВт | 100; 160 | |
| 1.7 |
Питома поверхнева потужність маслонагрівача, Вт/см2, не більше |
1,5 | |
| 1.8 |
Споживана потужність, кВт |
130–200 | |
| 2 | Блок вакуумний БВ | ||
| 2.1 | Агрегат вакуумний: - швидкість діїї, л/с - граничний залишковий тиск, Па |
АВЗ-180 180 6,7х10-3 |
|
| 2.2 | Охолодження (трансформаторне масло; вода) | примусове | |
| 2.3 | Кількість охолоджувальної рідини, л | 150 | |
| 2.4 | Робоча рідина (масло вакуумне) | ВМ-1 (ВМ-4) | |
| 2.5 |
Залишковий тиск, що створюється в масляному блоці. Па, не более |
13,3 | |
| 2.6 |
Максимальна споживана потужність, кВт |
16 | |
| 3 | Блок вакуумний БВ-500-Н | ||
| 3.1 | Насос вакуумний: - швидкысть дыъ, л/с - граничний залишковий тиск, Па |
2ДВН-500 500 0,5 |
|
| 3.2 |
Температура поверхні конденсації водяної пари, °С, не більше |
минус 70 | |
| 3.3 ** | Охолоджувальна рідина: - двоокис вуглецю твердий ГОСТ 12162-77 - ацетон технічний ГОСТ 2768-79 |
*** | |
| 3.4 | Споживна потужність, кВт | 8 | |
| 4 | Блок осушення повітря БОВ | ||
| 4.1 | Продуктивність по сухому повітрю, м3/год | 150 | |
| 4.2 | Точка роси сухого повітря, °С, не вище | минус 50 | |
| 4.3 | Тиск сухого повітря, мПа, не більше | 0,08 | |
| 4.4 | Адсорбент-цеоліт | NaA (NaX) | |
| 4.5 | Кількість адсорберів, од. | 2 | |
| 4.6 | Маса адсорбента в двох адсорберах, кг | 400 | |
| 4.7 | Температура підігріву сухого повітря на виході, °С | до 100 | |
| 4.8 | Температура регенерації адсорбента, °С | 380-400 | |
| 4.9 | Потужність повітронагрівача, кВт, не більше | 15 | |
| 4.10 | Максимальна споживна потужність, кВт | 20 | |
| 5 |
Напруга живлення блоків трифазної мережі змінного струму частотою 50Гц, В |
380 | |
| 6 | Габаритні розміри, мм, не більше - блок масляний БМ - блок вакуумний БВ - блок вакуумний БВ-500-Н - блок осушення повітря БОВ |
2400х2150х2200 1860х1100х1800 1600х1500х1850 1450х1150х1950 |
|
| 7 | Маса, кг: - блок масляний - блок вакуумний - блок вакуумний БВ-500-Н - блок осушення повітря БОВ |
3000 2500 2000 1200 |
|
* - зазначені в таблиці параметри забезпечуються за один цикл обробки при наступних параметрах вихідної олії: об'ємному газоутриманні - не більше 10,5%; масовому вмісті вологи — не більше 50 г/т;
** - при замовленні блоку вакуумного БВ-500-А (з адсорбційною пасткою) застосовується адсорбент марки NaA (NaX) замість охолоджувальної рідини;
*** - витрата двоокису вуглецю залежить від ступеня зволоження трансформатора, його температури та температури навколишнього середовища.
Особливості конструкції
Установка складається з чотирьох незалежних блоків (модулів):
1 - блок масляний БМ;
2 - блок вакуумний БВ;
3 - блок вакуумний БВ-500-Н (БВ-500-А);
4 - блок осушення повітря БОВ.
При работі установки в режимі дегазації масла поєднуються в єдиний агрегат гнучким вакуумпроводом Ду 100 мм два блоки - блок масляний БМ і вакуумний блок БВ.
Для отримання максимальної продуктивності установки в режимі дегазації об'єднуються в єдиний агрегат три блоки: блок масляний БМ, вакуумний блок БВ-500-Н (БВ-500-А), вакуумний блок БВ.
У режимі нагрівання, перекачування та фільтрації трансформаторного масла працює тільки блок масляний БМ.
В режимі вакуумування працює вакуумний вакуумний БВ.
У режимі вакуумування та підсушування твердої ізоляції силових трансформаторів об'єднуються в єдиний агрегат гнучким вакуумпроводом Ду 100 мм два блоки: вакуумний блок БВ і вакуумний блок БВ-500-Н (БВ-500-А).
У режимі осушення та очищення атмосферного повітря, а також регенерації твердих адсорбентів іншого обладнання працює блок сушіння повітря БОВ.
Повна автономність у роботі кожного блоку та перехід з одного режиму роботи на інший відбувається за кілька хвилин і не потребує значних фізичних зусиль, а також значно підвищує оперативність та гнучкість у роботі.
Модульний поділ установки створює комфортні умови для роботи оператора та повністю усуває шум та вібрацію в зоні роботи оператора, а також дозволяє працювати одночасно з кожним блоком окремо залежно від технологічного процесу. Значно зменшуються витрати при транспортуванні та зберіганні блоків у процесі експлуатації.
Установка ЕТМА УВМ-12Б2 У1 виконує функції установок: ЕТМА УВМ + ЕТМА НТМЛ-160 У1 + «ЕТМА Іній-4М У1» + «ЕТМА Суховій-4 У1».
Блок масляний БМ є утепленим металевим вагоном з місцем для оператора, освітленням та опаленням. Усередині вагона встановлені: вакуумна колона з абсорбціометром для визначення газоутримання масла в процесі обробки, ресивер-пастка парів води для захисту вакуумного насоса, маслонагрівач, електронасоси герметичні (вхідний та вихідний), багатоступінчаста система фільтрів, маслопроводи та вакуумпроводи з запірно-регулюючою арматурою. вимірювальні прилади, шафа управління, вакуумметри електронні.
Блок вакуумний БВ являє собою металевий контейнер з бетонною основою, всередині якого встановлені: вакуумний агрегат АВЗ-180, стаціонарна система охолодження вакуумного агрегату та розігріву його в зимовий час при запуску в роботу, маслопроводи та вакуумпроводи із запірно-регулювальною арматурою, зворотний клапан та сильфонний компенсатор, контрольно-вимірювальні прилади, шафа керування.
Блок вакуумний БВ-500-Н (БВ-500-А) являє собою металевий контейнер, всередині якого встановлені: вакуумний насос 2ДВН-500, низькотемпературна (адсорбційна) пастка парів води, вакуумпроводи із запірно-регулювальною арматурою, контрольно-вимірювальні прилади, шафа управління.

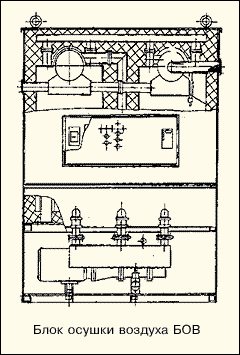

Блок осушення повітря БОВ являє собою металевий контейнер, всередині якого розміщені: компресор, два теплоізольовані адсорбери з цеолітом, повітронагрівач для підігріву сухого повітря в зимовий час, повітронагрівач для нагріву повітря до температури 380–400°С та регенерації цеоліту, фільтр пилу, повітропроводи з запірно-регулюючою апаратурою, контрольно-вимірювальні прилади, шафа керування.
На кожному блоці є пристрої для стропування.
Система захисту та автоматики передбачає відключення установки при зворотному чергуванні фаз, відключення маслонагрівача за відсутності потоку масла, при перегріві маслонагрівача, одночасно при цьому подається звуковий сигнал.
Гнучкі вакуумпроводи Ду 100 мм з нержавіючої сталі входять до комплекту постачання установки.
