Установки ЕТМА УВМ-14Б У1, ЕТМА УВМ-14Б1 У1, ЕТМА УВМ-14Б2 У1

Призначення

Установки призначені для нагрівання, фільтрації, термовакуумного, адсорбційного осушування та дегазації трансформаторних масел, сушіння твердої ізоляції силових трансформаторів та реакторів напругою 110-1150 кВ, а також для продування силових трансформаторів сухим повітрям при їх розгерметизації.

Виконання основних технологічних операцій установок наведено у таблиці 1.

Таблиця 1

Примітка

Установки використовуються при монтажі, ремонті та експлуатації як не герметичних трансформаторів, так і трансформаторів, баки яких витримують тиск 26 Па.

Установки можуть бути використані для вакуумування баків електричних апаратів та герметичних вакуумних систем великого об'єму (наприклад, при сушінні та регенерації твердої ізоляції методом розбризкування).

Умови експлуатації

Виготовляються за ТУ У 34-04624312-012-96. Мають сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідають вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковольного обладнання».

• Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
• Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
• Обслуговуючий персонал - 1 особа.
• Екобезпека - за ГОСТ 12.1.005.
• Пожежна безпека - за ГОСТ 12.1.004.
• Електробезпека - за ГОСТ 12.2.007.0.

Склад

Склад установки наведено у таблиці 2.

Таблиця 2

Особливості конструкції (порівняно з установками ЕТМА УВМ-12Б У1, ЕТМА УВМ-12Б1 У1, ЕТМА УВМ-12Б2 У1, ЕТМА УВМ-12Б3 У1)

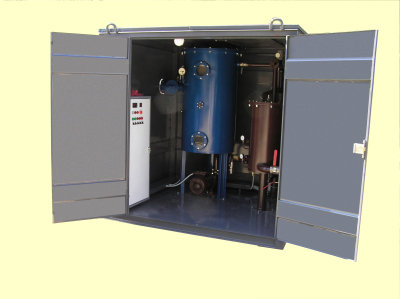

Блок масляний БМ. Блок при тому ж функціональному призначенні і складі, має вдвічі більшу продуктивність при менших габаритних розмірах і масі. У режимі прогрівання блок забезпечує продуктивність до 30 м³/год, що дає можливість використання його для прогрівання при регенерації твердої ізоляції шляхом розбризкування.

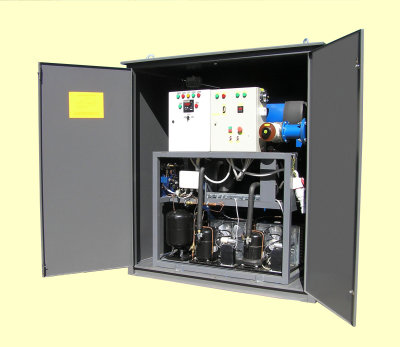

Блок БВ-500(-70). Відмінною особливістю блоку БВ-500-Н є те, що для отримання температури нижче мінус 70°С на поверхні виморожування охолоджувача використовується автономне холодильне обладнання. При цьому немає необхідності застосування витратних матеріалів, а саме: холодоагентів (сухого льоду, рідкого азоту) та ацетону. Також в охолоджувачі блоку збільшено площу поверхні виморожування охолоджувача до 6,1 м2 (проти 1,35 м2 у блоці БВ-500-Н установки ЕТМА УВМ-12Б2 У1).

Спеціальна спірально-виткова конструкція поверхні виморожування забезпечує збільшення її площі протягом часу сушіння твердої ізоляції. Така конструкція охолоджувача забезпечує скорочення часу сушіння твердої ізоляції не менш як на 20%. Розморожування охолоджувача: автоматичне без розкриття фланцевих з'єднань корпусу, час розморожування трохи більше 1 години.

Економія витрат лише внаслідок виключення використання (придбання, транспортування та зберігання) витратних матеріалів на сушіння одного трансформатора становить близько 3 тис. дол. США. Повна економія витрат на сушіння одного трансформатора складає 4÷5 тис. дол. США.

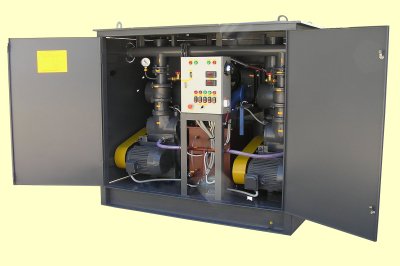

Блок БВР-1-2×90. Блок попереднього розрідження є металевим контейнером з бетонною основою, всередині якого встановлені два вакуумні насоси АВЗ-90 зі стаціонарною системою охолодження насосів і прогрівання їх при роботі в зимовий час, вакуумна система трубопроводів, вентиль, зворотний клапан, сильфонний компенсатор, прилади контролю, шафа управління.

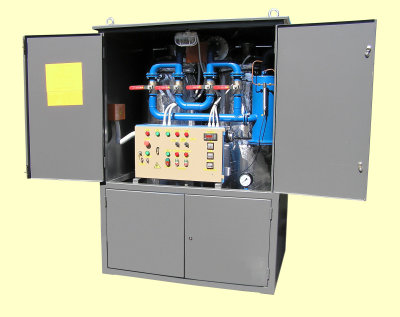

Блок БОВ («ЕТМА Суховей-6-150 (-50/1-1 У1»). Блок має такі відмінні функції:

- можливість безперервної роботи з продуктивністю 150 м³/год (або циклічної роботи з продуктивністю до 250 м³/год) та гарантованою точкою роси не вище мінус 50°С;

- при циклічній роботі можливість отримання точки роси не гірша за мінус 65°С з продуктивністю до 200 м³/год;

- наявність вбудованого приладу контролю точки роси сухого повітря;

- тонкість фільтрації осушеного повітря трохи більше 5 мкм;

- значно знижений рівень шуму рахунок застосування вихрового компресора (70 дБ проти прототипами 95 дБ);

- під час роботи в зимовий час передбачено підігрів сухого повітря з автоматичним регулюванням температури в діапазоні 20÷45°С;

- підготовка холодного та гарячого повітря з продуктивністю до 250 м³/год та автоматичним регулюванням температури в діапазоні 50÷350°С;

- можливість регенерації адсорбентів, у тому числі промаслених (цеоліт, оксид алюмінію, силікагель та ін.) в адсорберах іншого обладнання, а також охолодження відрегенерованого адсорбенту сухим повітрям.

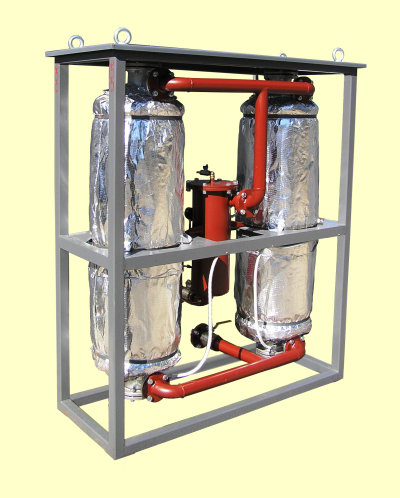

Блок БС-N (БС-С, БС-А). Блок має значно менші габарити та масу. Блок є конструкцією з двох утеплених адсорберів з цеолітом (силікагелем, оксидом алюмінію) із запірно-регулюючою арматурою.

Характеристики установок

Характеристики установок наведено у таблиці 3.

Таблиця 3
