Установка ЕТМА УВМ 15-10/25(-70)М У1

Призначення

Установка ЕТМА УВМ 15-10/25(-70)М У1 (далі - установка) прпризначена для нагрівання, фільтрації, термовакуумного сушіння та дегазації, азотування трансформаторних масел, сушіння твердої ізоляції силових трансформаторів і реакторів напругою 110-1150 кВ.

Виконання основних технологічних операції установок наведено у таблиці 1.

Таблиця 1

Застосування

Установка використовується при монтажі, ремонті та експлуатації герметичних трансформаторів, баки яких витримують тиск 26 Па. Установка може бути використана для вакуумування баків електричних апаратів та герметичних вакуумних систем великого об'єму (наприклад, при сушінні та регенерації твердої ізоляції методом розбризкування).

Умови експлуатації. Сертифікація

Виготовляється за ТУ У 29.2-04624312-026-2001. Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковольного обладнання».

• Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
• Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
• Обслуговуючий персонал - 1 особа.
• Екобезпека - за ГОСТ 12.1.005.
• Пожежна безпека - за ГОСТ 12.1.004.
• Електробезпека - за ГОСТ 12.2.007.0.

Комплект поставки

Комплект поставки установок наведено у таблиці 2.

Таблиця 2

Особливості конструкції

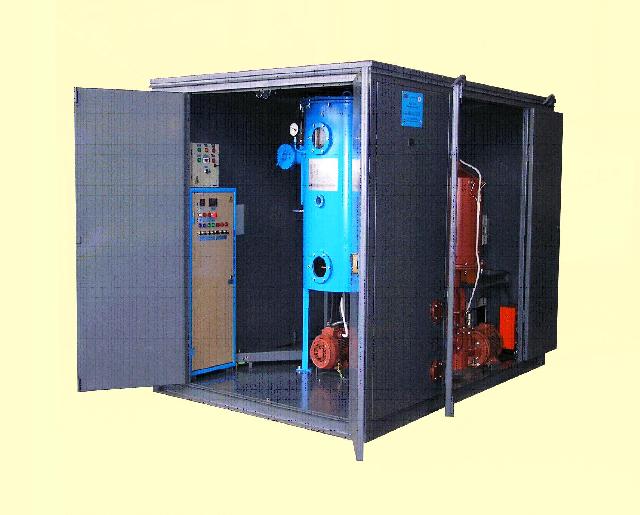

Установка виконана у вигляді металевого контейнера, усередині якого змонтовано обладнання та передбачено міісце оператора. Оригінальна конструкція безінерційного нагрівача з подвіійним просоченням активної частини електроізоляційним лаком та подальшою термообробкою забезпечує хорошу вологостійкість та високі ізоляційні характеристики міжвіткової ізоляції, та виключає  прямий контакт масла з струмоведучими частинами, перегрів та термічне розкладання масла, підвищує надійність. Секціонування нагрівача дозволяє включати його на необхідний режим потужності: 40, 80, 120, 160 кВт (2х40 кВт і 1х80 кВт).

В установці забезпечено триступеневу систему фільтрів.  Додатковий комплект фільтоелементів поставляється з кожною установкою в ЗІП. Система захисту та автоматики передбачає автоматичне відключення установки при відсутності потоку масла, при перегріві маслонагрівача, одночасно при цьому подається звуковий сигнал. В установці передбачено реле чергування фаз.

Оригінальна конструкція двокаскадної вакуумної камери із застосуванням нової високоефективної насадки забезпечує продуктивність установки до 10 м³/год. За допомогою регулюючих вентилів та лічильника, якими може комплектуватися установка за бажанням Замовника, плавно встановлюється необхідна продуктивність від  0 до 25 м³/год.

У вакуумній системі передбачено патрубок, який дозволяє підключати її для вакуумування трансформаторів та інших апаратів.

Відмінні особливісті установки

Вакуумне обладнання

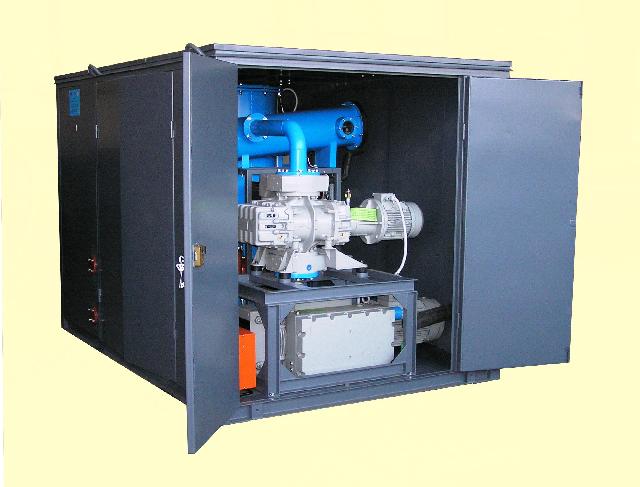

1. В установці використовується вакуумне обладнання західноєвропейських виробників: насос Рутса продуктивністю 555 л/с (що більше вітчизняного аналога на 10%), та вакуумний насос продуктивністю 150-180 л/с. Насос Рутса має байпасну систему, яка забезпечує автоматичне включення його після досягнення тиску в пастці виморожування 45 mbar (4,5 кПа).Вакуумні насоси мають знижений рівень шуму та вібрації. Насоси не потребують спеціальної системи охолодження, яка є обов'язковою для аналогів вітчизняного виробництва.

2. Пастка виморожування
   Установка комплектується пасткою виморожування, яка:
   • дозволяє збільшити продуктивність установки, виступаючи як додатковий селективний насос водяної пари;
   • забезпечує захист вакуумних насосів від вологи, при цьому дозволяє обробляти трансформаторне масло з вмістом нвологи до 100% насичення його вологою;
   • забезпечує сушіння твердої ізоляції силових трансформаторів.

   Для отримання температури нижче за мінус 70ºС на поверхні виморожування охолоджувача пастки використовується автономне холодильне обладнання. При цьому немає необхідності застосування витратних матеріалів, а саме: холодоагентів (сухого льоду, рідкого азоту) та ацетону. Також в охолоджувачі збільшено площу поверхні виморожування охолоджувача до 6,1 м² (проти 1,35 м² в установках серії «ЕТМА Іній»).

   Спеціальна спірально-виткова конструкція поверхні виморожування забезпечує збільшення її площі протягом часу сушіння твердої ізоляції. Така конструкція охолоджувача забезпечує скорочення часу сушіння твердої ізоляції не менш як на 20%. Розморожування охололджувач: автоматичне без розкриття фланцевих з'єднань корпусу, час розморожування - не більше 1 години.

   Економія витрат лише внаслідок виключення використання (придбання, транспортування та зберігання) витратних матеріалів на сушіння одного трансформатора становить близько 2 тис. дол. США. Повна економія витрат на сушіння одного трансформатора складає 4–5 тис. дол. США.

3. Маслонасоси і маслонагрівач

   В установці використовуються герметичні маслонасоси, що забезпечують продуктивність у режимі дегазації до 10 м³/год, в режиме нагрева до 25 м³/год. У поєднанні з маслонагрівачем сумарною потужністю 160 кВт  установка забезпечує прогрів твердої ізоляції, в тому числі її регенерацію методом розбризкування.

Характеристики установки

Характеристики установки наведено у таблиці 3.

Таблиця 3
