Пристрої доливу вводів серії ЕТМА ПДВ У1 (модифікації ЕТМА ПДВ-8 У1, ЕТМА ПДВ-12 У1, ЕТМА ПДВ-19 У1, ЕТМА ПДВ-25 У1, ЕТМА ПДВ-40 У1)
Призначений для доливання (заливання) високовольтних вводів дегазованим маслом. Пристрій також може бути використаний для тривалого зберігання дегазованого масла з метою подальшого використання для доливки вводів. Застосовується в монтажних, ремонтних та експлуатаційних організаціях, що займаються ремонтом та обслуговуванням силових трансформаторів та реакторів напругою 110 кВ та вище.
Пристрій може бути використаний для заповнення вводів класом напруги нижче 110 кВ, де необхідно виконувати долив сухим і очищеним маслом.
Виготовляється за ТУ У 29.2-04624312-030:2010.
Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та ТР ТС 004/2011 «Про безпеку низьковольного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 1 особа.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0
Технічні характеристики
Основні технічні характеристики пристроїв доливу вводів серії ЕТМА ПДВ У1 наведено у таблиці.
Таблиця
| Найменування параметру | Значення | ||||||||||||||||
|
|||||||||||||||||
| 1 |
Об'єм бака-накопичувача, л, не менше |
|
|||||||||||||||
| 2 |
Максимальний обсяг олії при заповненні пристрою, л |
|
|||||||||||||||
| 3 |
Діапазон тиску масла, що створюється пристосуванням при доливці вводів, МПа |
0,05-0,5 | |||||||||||||||
| 4 |
Довжина шлангів, м, не менше: - напірного сполучного шланга для подачі масла, Dвн=10 мм - для вакуумування пристрою, Dвн=18 мм |
6 2 |
|||||||||||||||
| 5 |
Термін зберігання дегазованого масла, доби, не менше |
15 | |||||||||||||||
| 6 |
Тиск у системі (при зберіганні масла), МПа |
0,1-0,15 | |||||||||||||||
| 7 |
Виконання у частині переміщення |
на колесах | |||||||||||||||
| 8 |
Габаритні розміри, мм, не більше:
|
|
|||||||||||||||
| 9 |
Маса, кг, не більше:
|
|
|||||||||||||||
Особливості конструкції

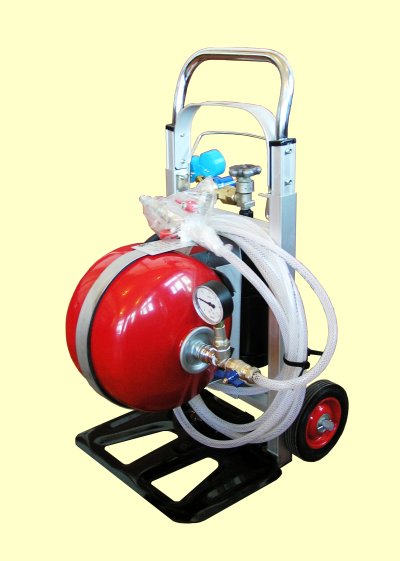

Пристрій являє собою бак-накопичувач, всередині умовно розділений маслостійкою діафрагмою на дві порожнини: повітряну і масляну. Балон високого тиску з'єднаний з баком-накопичувачем через редуктор та шланг із використанням стандартного автомобільного ніпеля. Масляна частина бака-накопичувача через ніпель з гайкою приєднується до високовольтних вводів. Для контролю тиску масляної порожнини пристрою передбачений манометр.
Принцип роботи пристрою заснований на витісненні масла з масляної порожнини тиском азоту на діафрагму з боку повітряної порожнини. Підготовка пристрою до заповнення дегазованим маслом та заповнення пристрою дегазованим маслом виконуються за допомогою установок серії ЕТМА УВМ, що випускаються АТ «ПКТБ «ЕЛЕКТРОТЕХМОНТАЖ». Пристрій мобільний, на колесах.
