ЕТМА ГМ-17×4/35 У1
Пристрій для підпресування обмоток трансформатора

Призначений для підпресування обмоток силових трансформаторів.

Використовується при монтажі та ремонті силових трансформаторів.

Виготовляється за ТУ У 34.04624312.008-97. Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковольного обладнання».

Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
Обслуговуючий персонал - 2 особи.
Екобезпека - за ГОСТ 12.1.005.
Пожежна безпека - за ГОСТ 12.1.004.
Електробезпека - за ГОСТ 12.2.007.0.

ГМ-17х4/35 У1

Особливості конструкції

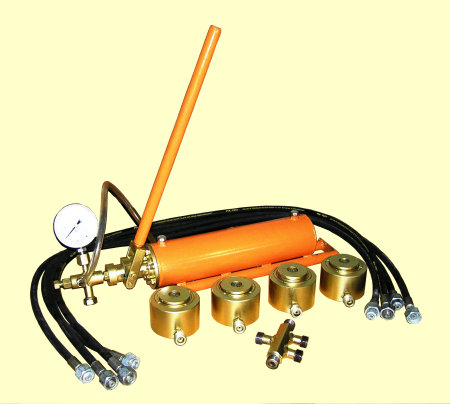

Пристрій складається із ручної насосної станції, чотирьох гідродомкратів, розподільника, комплекту рукавів високого тиску.

Технічні характеристики

Основні технічні характеристики пристрою ЕТМА ГМ-17х4/35 У1 наведені у таблиці.

Таблиця

	Найменування обладнання та його параметри	Значення параметру
1	Загальні характеристики пристрою
1.1	Вантажопідйомність гідродомкратів при тиску 35 МПа, тс	17х4=68
1.2	Номінальний тиск при роботі з гідродомкратами ДГ-17, МПа (кгс/см²)	35 (350)
1.3	Склад пристрою, шт.: ручна насосна станція з маслом гідродомкрат ДГ-17 рукав високого тиску розподільник	1 4 6 1
1.4	Маса пристрою, кг, не більше	42
2	Характеристики ручної насосної станції
2.1	Максимальний тиск, МПа (кгс/см²)	50 (500)
2.2	Робочий тиск, МПа (кгс/см²)	35 (350)
2.3	Робочий об'єм, см³	4,2
2.4	Кількість одночасно обслуговуваних домкратів, шт.	1-4
2.5	Управління підйомом	ручне
2.6	Робоча рідина - мінеральне масло: в літній час в зимовий час	І-20А, І-40А АМГ-10
2.7	Емність масляного баку, л	1,6
2.8	Габаритні розміри, мм: довжина ширина висота	600 110 540
2.9	Маса з маслом, кг, не більше	10
3	Характеристики гідродомкрата ДГ-17
3.1	Вантажопідйомність при тиску 35 МПа, тс	17
3.2	Номінальний тиск, МПа (кгс/см²)	35 (350)
3.3	Робочий хід, мм	0-40
3.4	Габаритні розміри, мм: довжина діаметр висота	160 110 80
3.5	Маса, кг, не більше	5
4	Характеристики рукавів високого тиску (РВТ)
4.1	Номінальний тиск, МПа (кгс/см²)	35 (350)
4.2	РВТ L=6 м: приєднувальний розмір гайки кількість	М20х1,5 1
4.3	РВТ L=2 м: приєнувальний розмір гайки кількість	М20х1,5 4
4.4	РВТ L=1 м: приєднувальний розмір гайки кількість	К1/4 1
4.5	Маса, кг, не більше	12
