ЕТМА НСП 200/9+2ТГ-20/500 У1
Пристрій для монтажу великовагового устаткування
Загальні відомості
Пристрій ЕТМА НСП 200/9+2ТГ-20/500 У1 призначений для горизонтального переміщення великовагового обладнання рейками, зокрема для переміщення трансформаторів, реакторів та іншого електротехнічного обладнання при виконанні електромонтажних і ремонтних робіт.
Виготовляється за ТУ У 34.04624312.008-97. Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковольного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 2 особи.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0

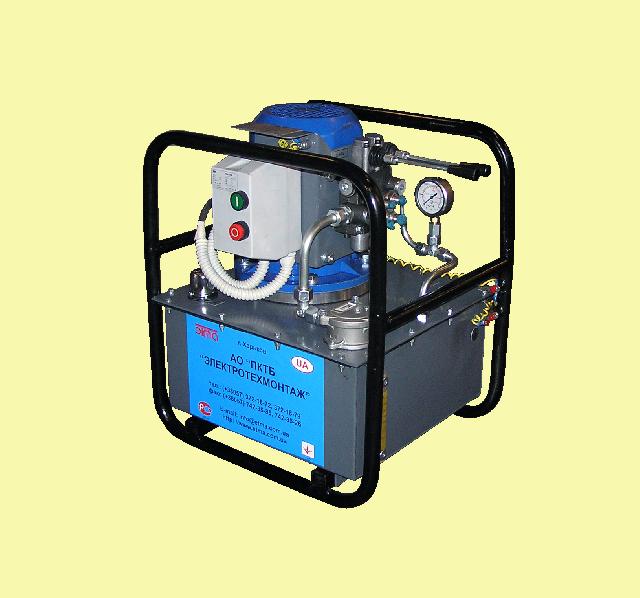

Насосна станція НСП 200/9

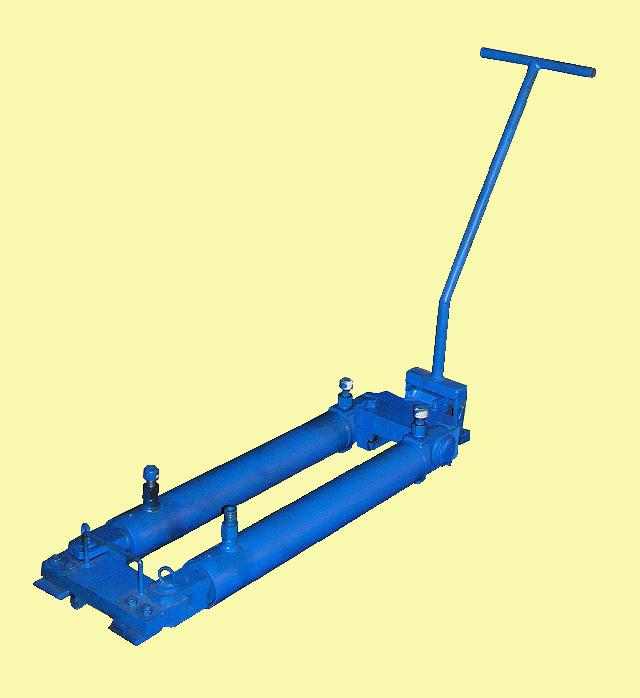

Штовхач гідравлічний ТГ-20/500
Склад
Пристрій складається з насосної станції, 2-х гідроштовхачів та сполучних рукавів високого тиску. Зазначений комплект поставляється з експлуатаційною документацією та упаковується в тару з комплектом ЗІП на гарантійний термін експлуатації.
Особливості конструкції
Пристрій загалом
Пристрій забезпечує максимальне зусилля при переміщенні 40 т зі швидкістю до 900 мм/хв.
Насосна станція
Насосна станція працює в режимі роздільного керування потоками з номінальним тиском 20 МПа та продуктивністю до 9 л/хв.
Штовхачі гідравлічні
Штовхачі із гідроповерненням. Складаються з двох гідроциліндрів, штовхаючої балки та клинозатискного пристрою, який забезпечує захоплення за рейки типу Р 65 та Р 75.
Рукава високого тиску
Рукава високого тиску з приєднанням гайки М20×1,5 та конусним ущільненням. На додаткову вимогу Замовника можливе постачання БРС (швидкороз'ємних з'єднань) до рукавів високого тиску.
Технічні характеристики
Основні технічні характеристики пристрою ЕТМА НСП 200/9+2ТГ-20/500 У1 наведено у таблиці.
Таблиця
| Найменування обладнання і його параметри | Значення | |
| 1 | Загальні характеристики пристрою | |
| 1.1 |
Зусилля, що розвивається гідроштовхачами, тс |
20×2=40 |
| 1.2 |
Робочий хід гідроштовхачів, мм |
0-500 |
| 1.3 |
Швидкість переміщення вантажу двома гідроштовхачами, мм/хв. |
900 |
| 1.4 | Управління гідроштовхачами | роздільне |
| 1.5 |
Напруга живлення трифазної мережі змінного струму частотою 50 Гц |
380+10% |
| 1.6 |
Склад пристрою, шт.: - насосна станція НСП 200/9 (без масла) - гідроштовхач ТГ-20/500 - рукав високого тиску |
|
| 1.5 | Маса, кг, не більше | 207 |
| 2 | Характеристики насосної станції НСП 200/9 | |
| 2.1 |
Номінальний тиск, МПа (кгс/см2) |
20 (200) |
| 2.2 |
Продуктивність, л/хв. |
9 |
| 2.3 |
Число одночасно обслуговуваних гідроштовхачів, шт. |
2 |
| 2.4 |
Управління переміщенням |
ручне |
| 2.5 |
Робоча рідина - мінеральне масло: - у літній період - у зимовий період |
І-40А АМГ-10 |
| 2.6 |
Кількість регульованих потоків |
2 |
| 2.7 | Потужність електродвигуна, кВт | 3 |
| 2.8 | Ёмність масляного бака, л | 30 |
| 2.9 | Габаритні розміри, мм:
|
520 420 580 |
| 2.10 | Маса без масла, кг, не більше | 65 |
| 3 | Характеристики штовхача гідравлічного ТГ20/500 | |
| 3.1 |
Зусилля, що розвивається гідроштовхачем (при тиску 20 МПа), тс |
20 |
| 3.2 |
Робочий хід поршня, мм |
500 |
| 3.3 |
Кількість гідроциліндрів в одному гідроштовхач, шт |
2 |
| 3.4 |
Наявність гідроповернення поршня |
так |
| 3.5 |
Тип рейки для захоплення гідроштовхачем |
Р65 ГОСТ 8161 Р75 ГОСТ 16210 |
| 3.6 | Габаритні розміри, мм:
|
1100 790 |
| 3.7 | Маса, кг, не більше | 65 |
| 4 | Характеристики рукавів високого тиску | |
| 4.1 | Номінальний тиск, МПа (кгс/см2) |
25 (250) |
| 4.2 | Умовний прохід, мм | 8 |
| 4.3 | Приєднувальний розмір гайки | М20х1,5 |
| 4.4 | Кількість рукавів високого тиску L=8 м*, шт. | 4 |
| 4.5 | Маса, кг, не більше | 12 |
* - cтандартна довжина поставки. По додатковому замовленню поставка рукавів відбувається різної довжини, кратної 1 м.
