ЕТМА НСП 400:200/5,5:15 У1
Насосна станція

Загальні відомості

Насосна станція ЕТМА НСП 400:200/5,5:15 У1 призначена для приводу гідравлічних домкратів та гідравлічних штовхачів для підйому та горизонтального переміщення великовагового обладнання по рейках, зокрема для підйому та переміщення трансформаторів, реакторів та іншого електротехнічного обладнання при виконанні електромонтажних робіт.

Виготовляється за ТУ У 34.04624312.008-97. Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковольного обладнання».

  • Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
  • Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
  • Обслуговуючий персонал - 2 особи.
  • Екобезпека - за ГОСТ 12.1.005.
  • Пожежна безпека - за ГОСТ 12.1.004.
  • Електробезпека - за ГОСТ 12.2.007.0

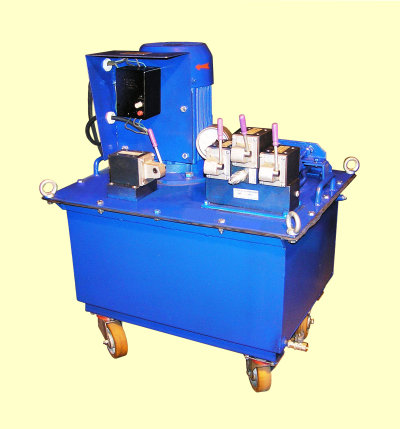

НСП 400:200/5,5:15 У1

Особливості конструкції

Насосна станція із здвоєним радіально-поршневим насосом, працює у двох режимах:

- з номінальним тиском 20 МПа та продуктивністю до 15 л/хв. у режимі переміщення великовагового обладнання;

- з номінальним тиском 40 МПа та продуктивністю до 5,5 л/хв. в режимі підйому важкого обладнання.

Існують виходи зі штуцерами для підключення рукавів високого тиску з гайкою М20х1,5.

На додаткове замовлення насосна станція комплектується БРС (швидкороз'ємними з'єднаннями).

Технічні характеристики

Основні технічні характеристики насосної станції ЕТМА НСП 400:200/5,5:15 У1 наведено у таблиці.

Таблиця

Найменування параметру    Значення
1

Номінальний тиск,  МПа (кгс/см2):

-  при роботі з гідродомкратами

-  при роботі з гідроштовхачами

40 (400)

20 (200)

2

Продуктивність, л/хв.:

-  при роботі з гідродомкратами

-  зпри роботі з гідроштовхачами

5,5

15

3

Кількість одночасно обслуговуваних, шт.:

-  гідродомкратів

-  гідроштовхачів



2-4

2-4

4

Управління підйомом і переміщенням

ручне
5

Робоча рідина - мінеральне масло:

-  у літній період

-  у зимовий період


И-40А
АМГ-10
6 Потужність електродвигуна, кВт 5,5
7 Емність масляного баку, л 70
8 Розміщення станції на колесах
9 Габаритні розміри, мм:
  • довжина
  • ширина
  • висота

  • 770
    620
    940
    10

    Маса, кг, не більше

    - без масла

    - з маслом

    220

    270
