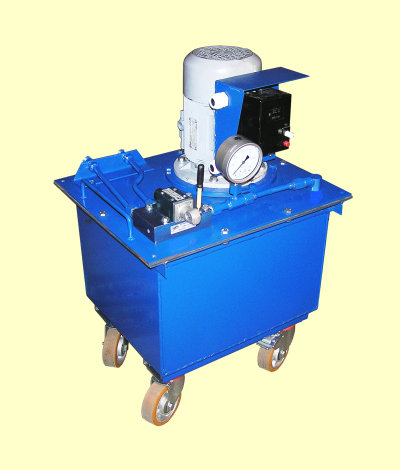

ЕТМА НСП 400/5,5 У1
Насосна станція
Загальні відомості
Насосна станція ЕТМА НСП 400/5,5 У1 призначена для приводу гідродомкратів, що застосовуються для підйому важкого обладнання, зокрема для підйому трансформаторів, реакторів та іншого електротехнічного обладнання під час виконання електромонтажних та ремонтних робіт.
Виготовляється за ТУ У 34.04624312.008-97. Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковольного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 2 особи.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0
Особливості конструкції
Насосна станція з радіально-поршневим насосом працює з номінальним тиском 40 МПа та продуктивністю до 5,5 л/хв.
Існують виходи зі штуцерами для підключення рукавів високого тиску з гайкою М20х1,5.
На додаткове замовлення насосна станція комплектується:
- БРС (швидкороз'ємними сполуками);
- дроселями для роздільного регулювання подачі олії на гідродомкрати.
Технічні характеристики
Основні техннічні характеристики насосної станції ЕТМА НСП 400/5,5 У1 наведено у таблиці.
Таблиця
| Найменування параметру | Значення | |
| 1 |
Номінальний тиск (при роботі з гідродомкратами), МПа (кгс/см2) |
40 (400) |
| 2 |
Продуктивність при роботі з гідродомкратами, л/хв. |
5,5 |
| 3 |
Кількість одночасно обслуговуваних гідродомкратів, шт. |
1-4 |
| 4 |
Управління підйомом |
ручне |
| 5 |
Робоча рідина - мінеральне масло: - у літній період - у зимовий період |
И-40А АМГ-10 |
| 6 | Потужність електродвигуна, кВт | 4 |
| 7 | Емність масляного баку, л | 50 |
| 8 | Розміщення станції | на колесах |
| 9 | Габаритні розміри, мм:
|
590 510 900 |
| 10 |
Маса, кг, не більше - без масла - з маслом |
110 160 |
