ЕТМА ТГ-20/500 У1
Штовхач гідравлічний
Загальні відомості
Штовхач гідравлічний ТГ-20/500 У1 призначений для горизонтального переміщення великовагового обладнання рейками, зокрема для переміщення трансформаторів, реакторів та іншого електротехнічного обладнання при виконанні електромонтажних та ремонтних робіт.
Виготовляється за ТУ У 34.04624312.008-97. Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковольного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 2 особи.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0.
Особливості конструкції

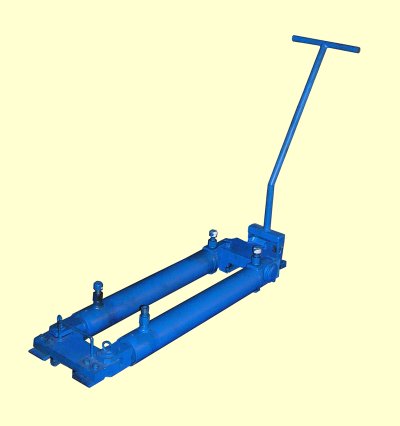

Гідроштовхачі з гідроповерненням. Складаються з двох гідроциліндрів, штовхаючої балки та клинозатискного пристрою, який забезпечує захоплення за рейки типу Р 65 та Р 75.
Існують виходи зі штуцерами для підключення рукавів високого тиску з гайкою М20×1,5 з конусним ущільненням.
Технічні характеристики
Основні технічні характеристики штовхача гідравлічного ЕТМА ТГ-20/500 У1 наведені у таблиці.
Таблиця
| Найменування параметру | Значення параметру |
|
| 1 |
Зусилля, що розвивається штовхачем (при тиску 20 МПа), тс |
20 |
| 2 | Номінальний тиск, МПа (кгс/см2) | 20 (200) |
| 3 |
Довжина ходу поршня, мм | 0-500 |
| 4 |
Діаметр поршня, мм | 80 |
| 5 |
Кількість гідроциліндрів в одному гідроштовхачі, шт. |
2 |
| 6 |
Наявність гідроповернення поршня |
так |
| 7 |
Тип рейки для захоплення гідроштовхачем |
Р 65 ГОСТ 8161, Р 75 ГОСТ 16210 |
| 8 |
Габаритні розміри, мм:
|
790 |
| 9 |
Маса, кг, не більше | 65 |
