ЕТМА МЦУ-2 У1
Установка маслоочисна цеолітова
Призначена для очищення від механічних домішок і вологи мінеральних (трансформаторного, кабельного) масел, а також інших електроізоляційних рідин.
Використовується при монтажі, ремонті та експлуатації маслонаповненого високовольного обладнання (силових трансформаторів, високовольтних вимикачів та ін.). Установка може бути використана для нагрівання обладнання гарячим маслом і для перекачування масла.
Виготовляється за ТУ У 34.04624312.018-98. Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковольного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 1 особа.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0.

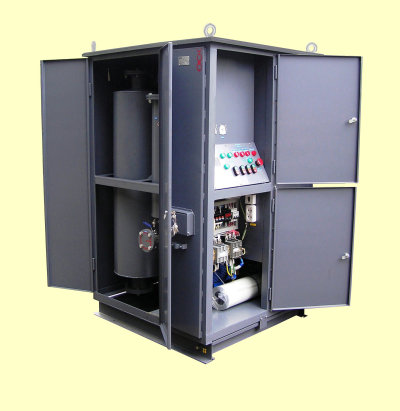

Установка ЕТМА МЦУ-2 У1

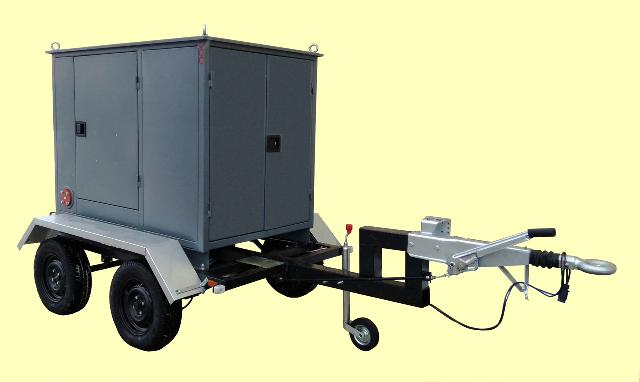

Варіант виконання установки ЕТМА МЦУ-2 У1 на автомобільному причепі
Технічні характеристики
Основні технічні характеристики установки ЕТМА МЦУ-2 У1 наведено у таблиці.
Таблиця
| Найменування параметру | Значення параметру |
|
| 1 | Продуктивність м3/год, не менше: | 3,6 |
| 2 * | Параметри обробленого масла: - масовий вміст вологи, г/т, не більше - вміст механічних домішок, г/т, не більше - клас чистоти за ГОСТ 17216, не гірше - тонкість фільтрації, мкм - пробивна напруга, кВ |
10 10 11 5...20 60 |
| 3 | Максимальна температура масла на виході в режимі нагрівання, °С, не більше | 85 |
| 4 | Адсорбер: - маса сорбенту, кг - сорбент - вологоємність сорбенту, %, не менше |
180 синтет. цеоліт марки NaA 10 |
| 5 | Тиск на виході, кгс/см2, не менше | 4,0 |
| 6 | Потужність маслонагрівача, кВт | 60 (90) |
| 7 | Питома поверхнева потужність маслонагрівача Вт/см2, не більше | 1,15 |
| 8 | Максимальна споживана потужність, кВт | 63 (93) |
| 9 | Напруга живлення трифазної мережі змінного струму частотою 50Гц, В | 380 +10% -15% |
| 10 | Габаритні розміри, мм, не більше | 1120х1110х1850 |
| 11 | Маса, кг, не більше | 800 |
* - наведені в таблиці параметри забезпечуються за один цикл обробки при наступних параметрах масла на вході: масовому вмісті вологи не більше 50 г/т. При нижчих показниках масла обробку слід проводити протягом кількох циклів.
Особливості конструкції
Установка виконана у вигляді металевого каркаса, на якому змонтовано обладнання: маслонагрівач, адсорбер, фільтр грубої (попередньої) і тонкої очистки, насос, шафа управління.
Оригінальна конструкція нагрівача виключає перегрів та можливість термічного розкладання масла. Автоматично підтримується задана температура масла.
Установка може обробити 400 тонн свіжого масла з масовим вмістом вологи 50 г/т, (при цьому сорбент повинен бути сухим). За бажанням Замовника в адсорбері може бути або цеоліт, або силікагель.
Триступінчата система фільтрів дозволяє обробити не менше 400 тонн свіжого масла до регенерації або заміни фільтроелементів. Додатковий комплект фільтроелементів поставляється із кожною установкою в ЗІП. Система захисту та автоматики передбачає автоматичне відключення установки при відсутності потоку масла та при перегріві масла.
Контроль і регулювання температури здійснюється за допомогою регулятора температури, а контроль тиску здійснюється манометром.
