ЕТМА МЦУ-Н180 У1
Установка маслоочисна цеолітова
Призначена для очищення від механічних домішок і вологи мінеральних (трансформаторного, кабельного) масел, а також інших електроізоляційних рідин.
Використовується при монтажі, ремонті та експлуатації маслонаповненого високовольного обладнання (силових трансформаторів, високовольтних вимикачів та ін.). Установка може бути використана для нагрівання обладнання гарячим маслом і для перекачування масла.
Технологічна схема установки дозволяє виконувати наступні режими роботи установки:
- режим очищення трансформаторних масел від вологи та механічних домішок, у якому використовуються один із нагрівачів потужністю 90 кВт, всі фільтруючі елементи та цеолітові адсорбери;
- режим прогрівання трансформаторів гарячим маслом, в якому використовуються обидва нагрівачі і всі елементи, що фільтрують. Адсорбери у цьому режимі із схеми виведені;
- режим перекачування масла з одночасним нагріванням або без нагрівання, у якому використовуються фільтри грубого очищення і першого ступеня (з тонкістю фільтрації до 20 мкм), а також один з нагрівачів 90 кВт.
Виготовляється за ТУ У 34.04624312.018-98. Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковольного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 1 особа.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0.
Технічні характеристики
Основні технічні характеристики установки ЕТМА МЦУ-Н180 У1 наведено у таблиці.
Таблиця
| Найменування параметру | Значення параметру |
|
| 1 |
Продуктивність м3/год, не менше: - в режимі осушування і фільтрації - врежимі нагрівання і фільтрації - в режимі перекачування |
6 25 36 |
| 2 * | Параметри обробленого масла: - масовий вміст вологи, г/т, не більше - тонкість фільтрації, мкм |
10 5...20 |
| 3 | Максимальна температура масла на виході в режимі нагрівання, °С, не більше | 85 |
| 4 |
Адсорбери: - маса сорбенту в двох адсорберах, кг |
2 200 синтет. цеоліт марки NaA |
| 5 | Тиск на виході, кгс/см2, не менше | 4,0 |
| 6 | Потужність маслонагрівачів, кВт | 180 |
| 7 | Питома повехнева потужність маслонагрівача, Вт/см2, не більше | 1,15 |
| 8 | Максимальна споживана потужність, кВт | 187,5+5 |
| 9 | Напруга живлення трифазної мережі змінного струму частотою 50Гц, В | 380 +10% -15% |
| 10 | Габаритні розміри, мм, не більше | 2290х1450х1875 |
| 11 | Маса, кг, не більше | 1900 |
* - наведені в таблиці параметри забезпечуються за один цикл обробки при наступних параметрах масла на вході: масовому вмісті вологи не більше 50 г/т. При нижчих показниках масла обробку слід проводити протягом кількох циклів.
Особливості конструкції

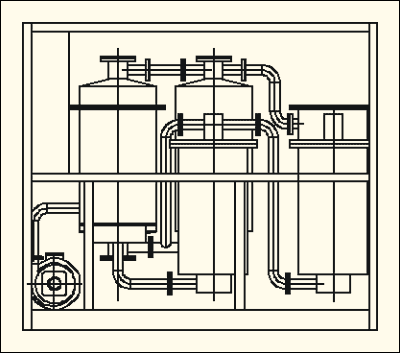

Установка виконана у вигляді металевого контейнера, всередині якого змонтовано обладнання: два маслонагрівача, фільтри I і II ступенів, фільтр грубої очистки, насос, два адсорбери, електрична шафа та прилади контролю.
Оригінальна конструкція безінерційного нагрівача виключає перегрів і можливість термічного розкладання масла. Автоматично підтримується задана температура масла.
Система фільтрів установки дозволяє обробити не менше ніж 1000 тонн свіжого масла із заводу- виробника до регенерації і заміни фільтрів. Додатково фільтроелементи поставляються в складі ЗІП в об'ємі повного робочого комплекту.
Система захисту та автоматики передбачає автоматичне відключення установки при зворотньому чергуванні фаз, при відсутності потоку масла, при перегріві маслонагрівача, одночасно з цим подається звуковий сигнал.
Контроль і регулювання температури здійснюється за допомогою регулятора температури, а контроль тиску здійснюється манометром.
