Блок ЕТМА БС-А У1
Блок регенерації мінеральних та синтетичних масел
Призначений для регенерації (поліпшення тангенсу кута діелектричних втрат масла) мінеральних (трансформаторного, кабельного) масел, а також інших електроізоляційних рідин у комплексі установки ЕТМА МЦУ 4P-NA У1.
Регенерація сорбентів проводиться без вилучення їх з адсорберів за допомогою установки ЕТМА МЦУ 4P-БР У1.
Використовується при монтажі, ремонті та експлуатації маслонаповненого високовольного обладнання (силових трансформаторів, високовольтних вимикачів та ін.).
Виготовляється за ТУ У 34.04624312.018-98. Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковольного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 1 особа.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0.
Технічні характеристики
Основні технічні характеристики блокe ЕТМА БС-А У1 наведено у таблиці.
Таблиця
| Найменування параметру | Значення параметру |
|
| 1 | Адсорбери: - кількість, шт. - сорбент - маса сорбенту в двох адсорберах, кг - вміст вологи у сорбені, %, не менше |
2 оксид алюмінію Al2O3 130 10 |
| 2 | Параметри обробленого масла: - кислотне число, мг КОН/г, не більше - пробивна напруга, кВ, не менше - тангенс кута діелектричних втрат при 90°С |
0,02-0,05 * 60 1,5-5 |
| 3 | Габаритні розміри, мм, не більше | 1400х560х1650 |
| 4 | Маса, кг, не більше | 230 |
* - значення тангенсу діелектричних втрат, що досягається, залежить від продуктивності установки з блоком ЕТМА БС-А У1 та від вимог нормативної документації до трансформаторного масла для відповідного класу напруги маслонаповненого обладнання.
Особливості конструкції

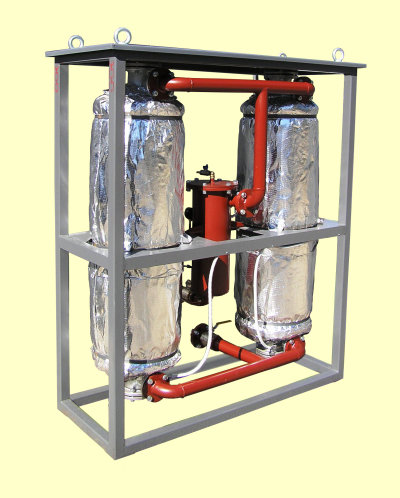

Блок адсорберів з сорбентом виконаний у вигляді рами, на якій змонтовані фільтр і два адсорбери, заповнені оксидом алюмінію Al2O3, який використовується для покращення тангенсу діелектричних втрат масла.
В адсорберах встановлені нагрівачі, що дозволяє виконувати регенерацію сорбенту без вилучення його з адсорберів за допомогою установки ЕТМА МЦУ 4Р-БР У1.
