ЕТМА МЦУ 4Р-N У1
Установка маслоочисна цеолітова
Призначена для очищення від механічних домішок і вологи мінеральних (трансформаторного, кабельного) масел, а також інших електроізоляційних рідин.
Використовується при монтажі, ремонті та експлуатації маслонаповненого високовольного обладнання (силових трансформаторів, високовольтних вимикачів та ін.). Установка може бути використана для нагрівання обладнання гарячим маслом і для перекачування масла.
Виготовляється за ТУ У 34.04624312.018-98. Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковольного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 1 особа.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0.
Технічні характеристики
Основні технічні характеристики установки ЕТМА МЦУ 4Р-N У1 наведено у таблиці.
Таблиця
| Найменування параметру | Значення параметру |
|
| 1 | Продуктивність в режимі осушування і фільтрації, м3/год, не менше: | 2,5 |
| 2 * | Параметри обробленого масла: - масовий вміст вологи, г/т, не більше - вміст механічних домішок, г/т, не більше - клас чистоти за ГОСТ 17216, не гірше - тонкість фільтрації, мкм - пробивна напруга, кВ |
10 10 11 5...20 60 |
| 3 |
Адсорбери: - маса сорбенту в адсорбері, кг |
1 100 |
| 4 | Тиск на виході, кгс/см2, не менше | 3,5 |
| 5 | Потужність стрічкового маслонагрівача, кВт | від 25 до 45 |
| 6 | Питома поверхнева потужність маслонагрівача Вт/см2, не більше | 1,15 |
| 7 | Напруга живлення трифазної мережі змінного струму частотою 50Гц, В | 380 (220/127**) |
| 8 | Габаритні розміри, мм, не більше | 1210х1280х1700 |
| 9 | Маса, кг, не більше | 500 |
* - наведені в таблиці параметри забезпечуються за один цикл обробки при наступних параметрах масла на вході: масовому вмісті вологи не більше 50 г/т. При нижчих показниках масла обробку слід проводити протягом кількох циклів;
** - установка для роботи в мережі 220/127 В виготовляється на окреме замовлення.
Особливості конструкції

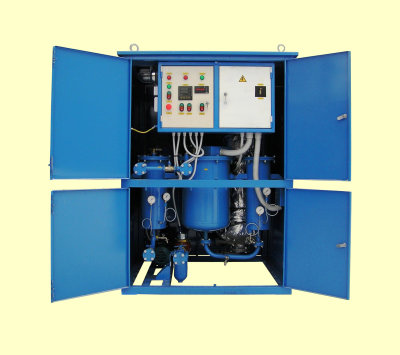

Установка виконана у вигляді металевого каркаса, на якому змонтовано обладнання: маслонагрівачі, адсорбер з цеолітом, фільтри грубої і тонкої очистки, насос, електрична шафа управління.
Установкою можна виконувати регенерацію цеоліта без вилучення його із адсорбера за допомогою установки ЕТМА МЦУ 4Р-БР У1.
Конструкція нагрівачів виключає перегрів та можливість термічного розкладання масла. Температурні режими підтримуються автоматично.
Система захисту та автоматики передбачає автоматичне відключення установки при обриві фази, при відсутності потоку масла, при перегріві маслонагрівача, одночасно при цьому подається звуковий сигнал.
Реле контроля фаз забезпечує блокування включення установки при зворотньому чергуванні фаз, відсутністю однієї або двох фаз.
Контроль температури здійснюється за допомогою регулятора температури, контроль тиску здійснюється манометром.
