«ЕТМА Суховій-4 У1»
Установка осушування повітря
Призначена для осушення та очищення від механічних домішок атмосферного повітря, що використовується для продування баків силових трансформаторів та інших електричніх апаратів у процесі іх монтажу, ремонту та експлуатації з метою захисту електричної ізоляції від зволоження під час розгерметизації активної частини. При роботі в зимовий час передбачено підігрів сухого повітря до температури 100°C.
Осушення повітря в установці здійснюється сорбційним способом із застосуванням сорбентів.
Установка може застосовуватися для реактивації (сушіння) сорбентів (силікагель, цеоліт, оксид алюмінію), що використовуються в іншому обладнанні, а також охолодження відреакивованого сорбенту сухим повітрям.
Виготовляється за ТУ У 34.04624312.014-97. Має сертифікат відповідності у системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковолтного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 1 особа.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0
Технічні характеристики
Основні технічні характеристики установки «ЕТМА Суховій-4 У1» наведено у таблиці.
Таблиця
| Найменування параметру | Значення параметру |
|
| 1 | Продуктивність по сухому повітрі, м3/год., не менше |
150 |
| 2 | Точка роси сухого повітря, С°, не вище | мінус 50 |
| 3 | Тиск повітря на виході, МПа, не менше |
0,025 |
| 4 | Сорбент | цеоліт NaA (NaX) |
| 5 | Кількість адсорберів, шт. | 2 |
| 6 | Маса сорбенту в двох адсорберах, кг | 400 |
| 7 | Діапазон регулювання темпратури під час підігріву сухого повітря, °C | 20 - 100 |
| 8 | Діапазон регулювання теиператури повітря при реактивації сорбентів в іншому устаткуванні, °C | 350 - 400 |
| 9 | Номінальна потужність повітронагрівача, кВт | 18х2 |
| 10 | Максимальга споживна потужність, кВт | 40 |
| 11 | Напруга живлення трифазної мережі змінного струму частотою 50 Гц, В | 380 |
| 12 | Габаритні розміри, мм, не більше | 1450x1150x2070 |
| 13 | Маса, кг, не більше | 1050 |
Особливості конструкції

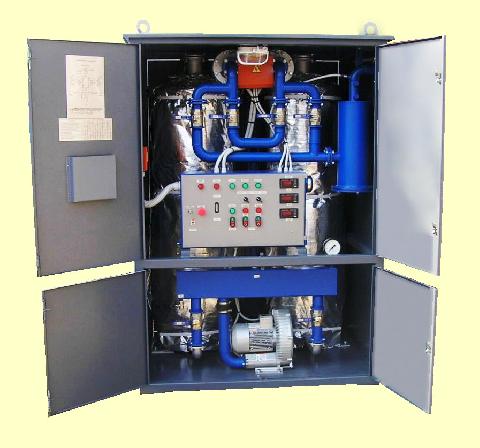

Установка виконана у вигляді металевого контейнера, всередині якого змонтовано обладнання: компресор, адсорбери, повітронагрівачі, повітряний фільтр, шафа управління та система повітропроводів із запірно-регулювальною арматурою.
Конструкція установки забезпечує безперервну подачу сухого, очищеного від механічних домішок повітря протягом 27 годин при температурі навколишнього повітря 20°С і вологості 80%. Після цього необхідно відреактивувати сорбент. Час реактивації сорбенту у кількості 400 кг - не більше 12 годин.
