Установка ЕТМА УВС-3/5 У1
Призначення
Установка ЕТМА УВС-3/5 У1 (далі - установка) призначена для термовакуумного сушіння, дегазації, нагріву, фільтрації та перекачування трансформаторних масел, що заливаються в силові трансформатори та інші маслонаповнені апарати напругою до 1150 кВ включно.
Установка може бути використана для прогріву маслонаповнених апаратів гарячим маслом, а також для обробки турбінних та інших мінеральних масел, що не містять емульговану вологу.
Застосування
Установка застосовується на електричних станціях, підстанціях та інших енергетичних підприємствах, що займаються монтажем, ремонтом та обслуговуванням силових трансформаторів та інших маслонаповнених апаратів.
Установка також може бути використана в маслогосподарствах, де проводиться зберігання трансформаторних та інших масел.
Умови експлуатації, сертифікація
Установка виготовляється за ТУ У 29.2-04624312-026-2001. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковолтного обладнання». Установка має сертифікат відповідності у системі УкрСЕПРО України.
Вид кліматичного виконання – У1* за ГОСТ 15150. Середній термін служби - не менше 10 років, гарантійний термін - 1 рік. Обслуговуючий персонал - 1 особа. Екобезпека - за ГОСТ 12.1.005. Пожежна безпека - за ГОСТ 12.1.004. Електробезпека - за ГОСТ 12.2.007.0.
Примітка - * За додатковим замовленням установка може бути виготовлена у виконанні У2 або УХЛ за ГОСТ 15150.

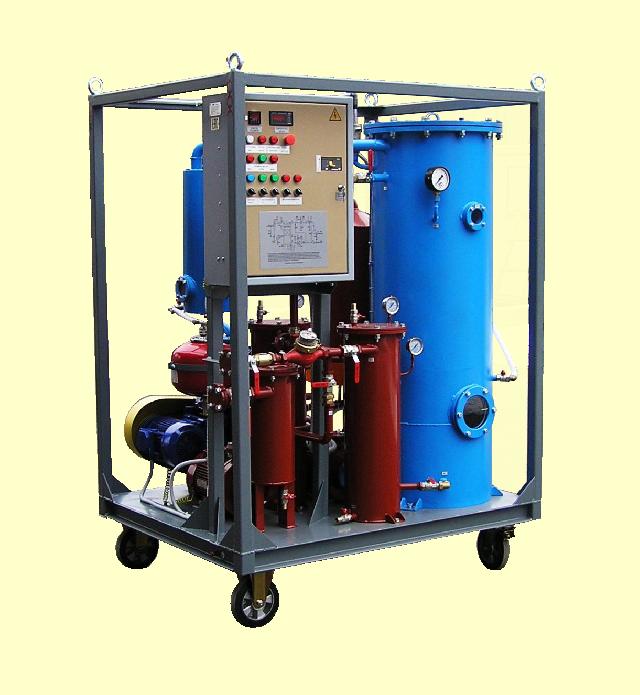

Установка ЕТМА УВС-3/5 У2
Комплект поставки
Комплект поставки установки наведено в таблиці 1.
Таблиця 1
| Комплект поставки | Кількість |
|---|---|
| Установка ЕТМА УВС-3/5 У1 | 1 |
| Паспорт | 1 |
| Керівництво з експлуатації | 1 |
| Комплект ЗІП |
1 комплект |
| Документація на комплектуючи вироби | 1 комплект |
Характеристики установки
Характеристики установки наведено у таблиці 2.
Таблиця 2
| Найменування параметру | Значення параметру |
|---|---|
| 1 Продуктивність, м3/год: | |
| a) в режимі термовакуумного сушіння |
до 3,0 |
| b) в режимі нагрівання, фільтрації та перекачування |
до 5,0 |
| 2 Параметри масла до обробки: | |
| а) масовий вміст вологи у маслі, г/т, не більше |
100 |
| b) клас чистоти масла, не гірше |
13 |
| 3 Параметри масла, що досягаються після обробки: | |
| а) *об,ємний вміст газів у маслі,%, не більше |
0,1 |
| b) масовий вміст вологи у маслі, % (г/т), не більше |
0,001 (10) |
| с) вміст механічних домішок, г/т, не більше |
10,0 |
| d) клас чистоти масла за ГОСТ 17216 | 9 |
| е) пробивна напруга за ГОСТ 17216, кВ, не менше |
65 |
| 4 Номінальна тонкість фільтрації, мкм (три ступені) |
200/25/5 |
| 5 Коефіцієнт фільтрації (β-коефіцієнт), не менше |
400 |
| 6 Тиск на виході, МПа, не менше |
0,3 |
| 7 Відстатковий тиск у вакуумній камері, кгс/см2 |
минус (0,90-098) |
| 8 Номінальна напруга маслонагрівача, кВт |
36,0 |
| 9 Напруга живлення трифазної мережі змінного струму частотою 50 Гц, В |
380±10% |
| 10 Максимальна споживна потужність, кВт |
50 |
| 11 Габаритні розміри, мм, не більше: | |
| a) довжина |
1550 |
| b) ширина |
1250 |
| c) висота |
2100 |
| 12 Маса, кг, не більше |
1150 |
Примітка - *При масовом вмісті вологи масла не більше 50 г/т та продуктивності установки до 0,4 м3/год.
Состав
Установка виконана у вигляді металевого контейнера, всередині якого змонтовано обладнання.
До складу установки входять (див. Малюнок. 1): вакуумна камера 1, маслонагрівач 2, фільтри тонкого очищення 3 и 4, фільтр грубого очищення 5, адсорбційний фільтр 6, влагомасловідділювач 7, бак конденсата 8, шафа управління 9.

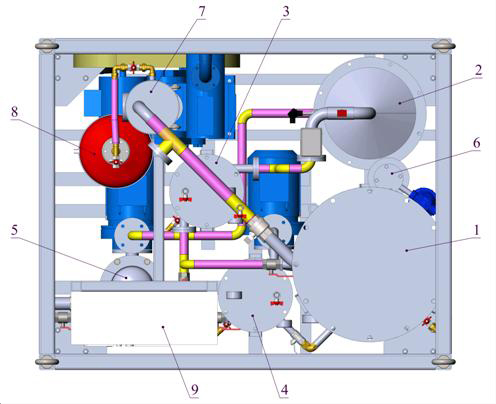

Малюнок 1 - Загальний вигляд установки ЕТМА УВС-3/5 У2 (вид зверху)
1 - вакуумна камера; 2 - маслонагрівач; 3, 4 - фільтри тонкого очищення; 5 - фільтр грубого очищення;
6- адсорбційний фільтр; 7 - влагомасвідділювач; 8 - бак конденсата; 9 - шафа управління.
В установці передбачені вакуумний насос, вхідний та вихідний маслонасоси, вентилі, лічильник рідини, датчики рівня масла, регулятори та датчики температури, вакуумметр, манометри, шафа управління та інші елементи, що забезпечують роботу та контроль установки у різних режимах.
Вакуумна камера выполнена однокаскадной в виде цилиндрического корпуса, внутри которого расположена насадка.
Для створення вакууму в установці використовується вакуумний насос, який підключений до вакуумної камери через зворотній клапан і вологомасловідділювач..
Маслонагрівач забезпечує нагрівання масла у всіх режимах обробки масла, крім режиму перекачування.
Короткий опис роботи
Принцип дії установки заснований на термовакуумному видаленні із масла газу та вологи з одночасним продуванням масла у вакуумній камері глибоко осушеним атмосферним повітрям.
Установка може працювати в наступних основних режимах обробки трансформаторного масла:
а) термовакуумне сушіння;
b) нагрівання та фільтрація;
с) перекачування.
Схемне рішення та конструкція установки забезпечують додаткові режими:
а) дегазація та сушіння масла;
b) підготовка порції масла.
Робота установки полягає в наступному:
Підігріте масло подаеться в вакуумну камеру, де розтікається насадкою, утворює тонку плівку, що забезпечує випаровування вологи під дією вакууму. У вакуумній камері підтримується залишковий тиск (розрядження), необхідне для сушіння масла. За рахунок напуску глибоко осушеного повітря інтенсифікується процес тонкую плёнку, обеспечивающую испарение влаги под действием вакуума. В вакуумной камере поддерживается остаточное давление (разрежение), необходимое для сушки масла. За счёт напуска глубоко осушенного воздуха интенсифицируется процесс сушіння масла. Осушення атмосферного повітря до температури "мінус" 50 О С відбувається в адсорбційному фільтрі.
В режимі нагрівання та фільтрації масло, нагріте до теператури 85оС, подаетсья на вихід установки. В цьому режимі може бути встановлена інша температура нагрівання масла.
В режимі перекачування масло через фільтр грубої очистки подаеться на вихід установки.
Режим дегазації аналогічний режиму термовакуумного сушіння і проводиться без напуску глибоко осушеного повітря при тиску в вакуумній камері не більше 266 Па (2 мм рт. ст.).
В режимі підготовки порції масла производиться її дегазація замкнутим циклом до готовності.
Особливості конструкції
Маслонагрівач: стрічковий, секціонірований (18+18) кВт, що дозволяє включати його на необхідний режим потужності, причому обидві секції з регулюванням. на вимогу замовника маслонагрівач може бути виготовлений іншої потужності.
Система захисту та автоматики передбачає автоматичне відключення маслонагрівача за відсутності потоку масла, при перегріві масла, при цьому одночасно подається звуковий сигнал.
В установці застосовуються датчики рівня, які підтримують заданий рівень масла у вакуумній камері при встановленій продуктивності. Спрацювання датчиків дублюється світовим сигналом.
В установці забезпечено триступенева система фільтрації. Додатковий комплект фільтроелементів поставляєтся з кожною установкою в ЗІП.
Контрольно-вимірювальні прилади
В установці здійснюється контроль наявності напруги живлення по датчику чергування фаз, встановленого в шафі управління.
Температура масла контролюється вимірником-регулятором на виході установки у всіх режимах.
Контроль залишкового тиску у вакуумній камері здійснюється електронним вакуумметром та мановакуумметром.
Рівень масла у вакуумній камері контролирується датчиками рівня.
Контроль забрудненності (перепаду тиску) на фільтрах тонкого очищення, а також тиску масла на виході установки здійснюється манометрами.
Продуктивність (об,ємна витрата) установки контролюється лічильником рідини.
Випробування
Кожна установка ЕТМА УВС-3/5 У1 проходить приймально-здавальні випробування, які оформлюються протоколом. У протоколі відображаються фактичні характеристики установки, одержані в результаті випробувань.
