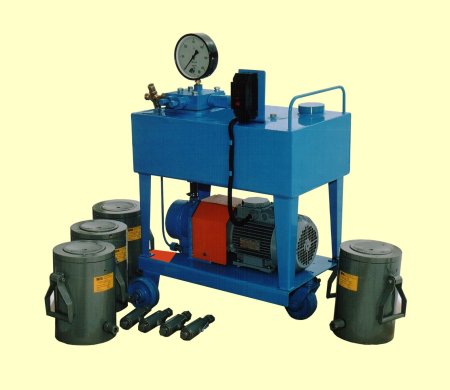

ЭТМА НСП-400М-ДГ-200М У1
Устройство для монтажа тяжеловесного оборудования

Общие сведения

Устройство для монтажа тяжеловесного оборудования ЭТМА НСП-400М-ДГ-200М У1 предназначено для подъёма тяжеловесного оборудования при выполнении строительно-монтажных работ, в частности для подъёма и перемещения трансформаторов, реакторов и другого электротехнического оборудования при выполнении электромонтажных и ремонтных работ.

Изготавливается по ТУ У 34.04624312.008-97. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Соответствует требованиям технических регламентов «О безопасности машин и оборудования» и «О безопасности низковольтного оборудования».

  • Вид климатического исполнения - У1 по ГОСТ 15150.
  • Средний срок службы - не менее 10 лет, гарантийный срок - 1 год.
  • Обслуживающий персонал - 2 человека.
  • Экобезбпасность - по ГОСТ 12.1.005.
  • Пожаробезопасность - по ГОСТ12.1.004.
  • Электробезопасность - по ГОСТ 12.2.007.0.

Насосная станция НСП 400/5,5

Гидравлический домкрат ДГ-200М

Состав

Стандартный комплект состоит из насосной станции, 2-х гидродомкратов с обратными клапанами и соединительных рукавов высокого давления. Указанный комплект поставляется с эксплуатационной документацией и упаковывается в тару.

Особенности конструкции

Устройство в целом
Устройство осуществляет подъём тяжеловесного оборудования. Максимальное суммарное усилие при подъёме 400 тс со скоростью 75 мм/мин.
Насосная станция устройства выполнена на колёсах, что значительно упрощает её перемещение во время выполнения работ.

Насосная станция
Насосная станция с радиально-поршневым насосом работает с номинальным давлением 40 МПа и производительностью до 5,5 л/мин. в режиме подъёма тяжеловесного оборудования.

Гидродомкраты
Гидродомкраты конструктивно выполнены без гидровозврата. Для предотвращения опускания поршня в аварийных режимах (обрыв рукавов высокого давления, разгерметизации напорной магистрали и пр.) они снабжены клапанами обратными управляемыми.

Рукава высокого давления
Рукава с присоединением гайки М20х1,5.

По дополнительному требованию Заказчика возможна поставка БРС (быстроразъёмных соединений) к рукавам высокого давления.

Технические характеристики

Основные технические характеристики устройства ЭТМА НСП-400М-ДГ-200М У1 приведены в таблице.

Таблица

Наименование параметра Значение
1 Общие характеристики устройства
1.1 Грузоподъёмность гидродомкратов, тс 200х2=400
1.2 Высота подъёма гидродомкратов, мм 0-150
1.3 Номинальная скорость гидродомкратов, мм/мин. 75
1.4 Состав устройства, шт.:
  • насосная станция НСП 400/5,5 (без масла)
  • гидродомкрат ДГ-200М
  • рукав высокого давления
  • распределитель
  • 1

    2

    3

    1

    1.5 Масса устройства, кг, не более 344
    2 Характеристики насосной станции НСП 400/5,5
    2.1 Номинальное давление при работе с гидродомкратами, МПа (кгс/см2)
    40 (400)
    2.2 Производительность при работе с гидродомкратами, л/мин. 5,5
    2.3 Количество одновременно обслуживаемых гидродомкратов, шт. 2
    2.4 Управление подъёмом ручное
    2.5 Рабочая жидкость — минеральное масло:
  • в летний период
  • в зимний период

  • И40А
    АМГ-10
    2.6 Размещением станции на колёсах
    2.7 Мощность электродвигателя, кВт 4
    2.8 Ёмкость масляного бака, л 50
    2.9 Габаритные размеры, мм:
  • длина
  • ширина
  • высота

  • 590
    510
    900
    2.10

    Масса, кг, не более:

  • без масла
  • с маслом

  • 110
    160
    3 Характеристики гидравлического домкрата ДГ-200М
    3.1 Грузоподъемность, тс (при давлении 40 МПа) 200
    3.2 Рабочий ход поршня, мм 0-150
    3.3 Номинальное давление, МПа (кгс/см2) 40 (400)
    3.4 Габаритные размеры, мм:
  • диаметр
  • габарит по ручкам
  • высота
  • 250
    310
    370
    3.5 Масса, кг, не более 112
    4. Характеристики рукавов высокого давления
    4.1 Номинальное давление, МПа (кгс/см2) 40 (400)
    4.2 Условный проход, мм 8
    4.3 Присоединительный размер гайки М20х1,5
    4.4 Количество рукавов высокого давления, шт.:
  • L=6 м*
  • L=3 м*

  • 1
    2
    4.5 Масса, кг, не более 9

    * - cтандартная длина поставки. По дополнительному требованию заказчика поставка рукавов осуществляется любой длины, кратной 1 м.
