ЕТМА НСП 400:200/5,5:15+4ДГ-100В+4ТГ-20/500 У1
Пристрій для монтажу великовагового устаткування
Загальні відомості
Пристрій ЕТМА НСП 400:200/5,5:15+4ДГ-100В+4ТГ-20/500 У1 призначений для підйому важкого обладнання, зокрема для підйому і горизонтального переміщення великовагового обладнання рейками, зокрема для підйому і переміщення трансформаторів, реакторів та іншого електротехнічного обладнання при виконанні електромонтажних і ремонтних робіт.
Виготовляється за ТУ У 34.04624312.008-97. Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковольного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 2 особи.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0.

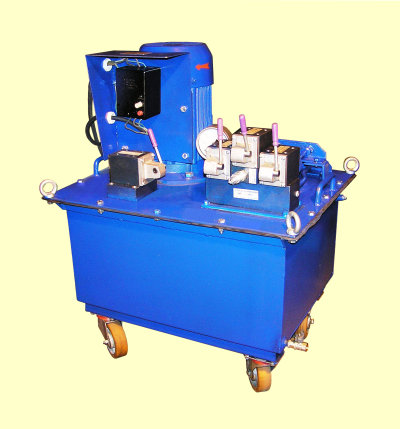

Насосна станція НСП 400:200/5,5:15

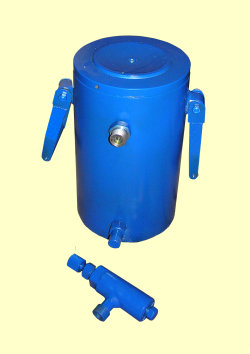

Домкрат гідравлічний ДГ-100В
Штовхач гідравлічний ТГ-20/500
Склад
Пристрій складається з насосної станції, 4-х гідродомкратів, 4-х гідроштовхачів та сполучних рукавів високого тиску. Зазначений комплект поставляється з експлуатаційною документацією та упаковується в тару.
Особливості конструкції
Пристрій в цілому
Пристрій поєднує дві функції: підйом та переміщення великовагового обладнання.
Максимальне сумарне зусилля під час підйому 400 тс зі швидкістю 53 мм/хв. та максимальне зусилля при переміщенні 80 тс зі швидкістю до 750 мм/хв. Насосна станція пристрою виконана на колесах, що спрощує її переміщення під час виконання робіт.
Насосна станція
Насосна станція зі здвоєним радіально-поршневим насосом працює у двох режимах:
- з номінальним тиском 20 МПа та продуктивністю до 15 л/хв. у режимі переміщення великовагового обладнання;
- з номінальним тиском 40 МПа та продуктивністю до 5,5 л/хв. в режимі підйому важкого обладнання.
Гідродомкрати
Гідродомкрати конструктивно виконані з гідроповерненням. Для запобігання опусканню поршня в аварійних режимах (обрив рукавів високого тиску, розгерметизації напірної магістралі тощо) вони забезпечені зворотними клапанами керованими
Гідроштовхачі
Гідроштовхачі з гідроповерненням. Складаються з двох гідроциліндрів, штовхаючої балки та клинозатискного пристрою, який забезпечує захоплення за рейки типу Р 65 та Р 75
Рукава високого тиску
Рукави з приєднанням гайки М20х1,5.
На додаткове замовлення насосна станція комплектується:
- БРС (швидкороз'ємними сполуками);
- дроселями для роздільного регулювання подачі масла на гідродомкрати.
Технічні характеристики
Основні техннічні характеристики пристрою ЕТМА НСП 400:200/5,5:15+4ДГ-100В+4ТГ-20/500 У1 наведено у таблиці.
Таблиця
| Найменування обладнання і його параметрів | Значення | |
| 1 | Загальні характеристики пристрою | |
| 1.1 |
Вантажопідйомність гідродомкратів, тс |
100×4=400 |
| 1.2 | Зусилля, що розвивається гідроштовхачами, тс | 20х4=80 |
| 1.3 |
Висота підйому гідродомкратів, мм |
0-160 |
| 1.4 | Робочий хід гідроштовхачів, мм | 0-500 |
| 1.5 |
Номінальна швидкість, мм/хв.: - підйому гідродомкратів - переміщення гідроштовхачів |
53 375 |
| 1.6 |
Склад пристрою, шт.: - насосна станція НСП 400:200/5,5:15 (без масла) - гідродомкрат ДГ-100В - гідроштовхач - рукав високого тиску - розподільник |
4 2 |
| 1.7 | Маса, кг, не більше | 765 |
| 2 | Характеристики насосної станції НСП 400:200/5,5:15 | |
| 2.1 |
Номінальний тиск, МПа (кгс/см2): - під час роботи з гідродомкратами - під час поботи з гідроштовхачами |
40 (400) 20(200) |
| 2.2 |
Продуктивність, л/хв.: - при роботі з гідродомкратами - під час роботи з гідроштовхачами |
5,5 15 |
| 2.3 |
Кількість одночасно обслуговуваних, шт.: - гідродомкратів - гідроштовхачів |
4 4 |
| 2.4 |
Управління підйомом та переміщенням |
ручне |
| 2.5 |
Робоча рідина - мінеральне масло: - у літній період - у зимовий період |
И-40А АМГ-10 |
| 2.6 | Розміщення станції | на колесах |
| 2.7 | Потужність електродвигуна, кВт | 5,5 |
| 2.8 | Емність масляного баку, л | 70 |
| 2.9 | Габаритні розміри, мм:
|
770 620 940 |
| 2.10 | Маса, кг, не більше:
|
220 270 |
| 3 | Характеристики гідродомкрату ДГ-100В | |
| 3.1 |
Вантажопідйомність, транспортний засіб (при тиску 40 МПа) |
100 |
| 3.2 |
Робочий хід поршня, мм |
0-160 |
| 3.3 |
Наявність гідроповернення поршня |
да |
| 3.4 | Габаритні розміри, мм:
|
270 |
| 3.5 | Маса, кг, не більше | 64 |
| 4 | Характеристики гідроштовхача ТГ-20/500 | |
| 4.1 | Зусилля, що розвивається гідроштовхачем (при тиску 20 МПа), тс | 20 |
| 4.2 | Робочий хід поршня, мм | 0-500 |
| 4.3 | Кількість гідроциліндрів в одному гідроштовхач, шт | 2 |
| 4.4 | Наявність гідроповернення поршня | так |
| 4.5 | Тип рейки для захоплення гідроштовхачем |
Р65 ГОСТ 8161 Р75 ГОСТ 16210 |
| 4.6 | Габаритні розміри, мм:
|
1100 330 350 790 |
| 4.7 | Маса, кг, не більше | 65 |
| 5 | Характеристики рукавів високого тиску | |
| 5.1 | Номінальний тиск, МПа (кгс/см2) |
40 (400) |
| 5.2 | Умовний прохід, мм | 8 або 10 |
| 5.3 | Приєднувальний розмір гайки | М20х1,5 |
| 5.4 | Кількість рукавів високого тиску, шт.:
|
2 8 |
| 5.5 | Маса, кг, не більше | 27 |
* - cтандартна довжина поставки. По додатковому замовленню поставка рукавів відбувається різної довжини, кратної 1 м.
