ЕТМА БВ-0(-70) У1
Блок вакуумний

Призначення

Блок ЕТМА БВ-0(-70) У1 використовується як додаткове обладнання до установок серії "ЕТМА Іній" та призначені для термовакуумного сушіння твердої ізоляції силових трансформаторів і реакторів напругою 110-1150 кВ. Блок виключає використовування хладагентів (сухого льоду, рідкого азоту та ацетону).

Застосування

Блок підключається безпосередньо до ланцюга сушіння твердої ізоляції між трансформатором та установками серії "ЕТМА Іній". Він використовується при монтажі, ремонті та експлуатації трансформаторів, баки яких витримують тиск 26 Па.

Умови експлуатації, сертифікація

Виготовляється за  ТУ У 34.04624312.011-97. Має сертифікат відповідності у системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів  «Про безпеку машин та обладнання» та «Про безпеку низьковолтного обладнання».

• Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
• Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
• Обслуговуючий персонал - 1 особа.
• Екобезпека - за ГОСТ 12.1.005.
• Пожежна безпека - за ГОСТ 12.1.004.
• Електробезпека - за ГОСТ 12.2.007.0

Слад, особливості конструкції

При сушинні твердої ізоляції трансформаторів вхід пастки виморожування блоку приєднується безпосередньо до трансформатора, а вихід - власне до установки серії "ЕТМА Іній". Під'єднання блоку здійснюється з використанням гнучких вакуумпроводів.

Включення блоку в роботу та досягнення температури на поверхні виморожуваня "мінус" 70°С здійснюється безпосередньо органами управління, розташованими на шафі управління.

Сушіння твердої ізоляції проводиться наступним чином:

• включається автономна холодильна установка блока ЕТМА БВ-0(-70) У1;
• з використанням блоків БПР або насосів попереднього розрідження АВЗ у трансформаторі створюється залишковий тиск не більше 400 Па;
• далі включається в роботу насос 2ДВН-500 установки серії «ЕТМА Іній» та проводиться сушіння твердої ізоляції до досягнення в баку трансформатора тиску не більше 26 Па та кількості видаленої вологи за добу не більше 500 г.

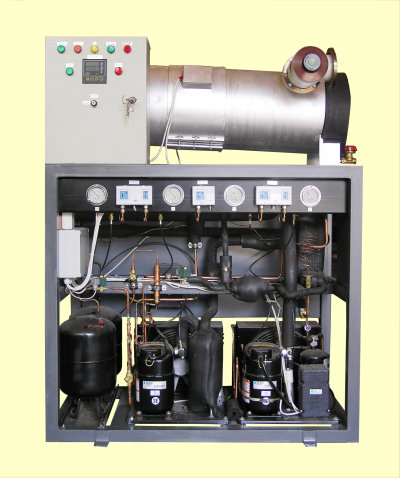

Блок ЕТМА БВ-0(-70) У1 виконаний у вигляді металевого контейнера, всередині якого змонтовано обладнання (низькотемпературна пастка парогазової суміші, вакуумна система трубопроводів з вентилями, сильфонними компенсаторами, приладами контролю, шафа управління). Відмінною особливістю блоку є те, що для отримання температури нижче за "мінус" 70°С на поверхі виморожування охолоджувача використовується автономне холодильне обладнання. Застосовуваний в блоці ЕТМА БВ-0(-70) У1 спосіб сушіння твердої ізоляції захищений патентом на винахід № 2569927 «Способ сушки твёрдой изоляции обмоток трансформаторов в герметичной ёмкости с помощью охладительного устройства». При цьому способі сушіння немає необхідності застосування витратних матеріалів, а саме: холодоагентів (сухого льоду, рідкого азоту) та ацетону. Також в охолоджувачі блоку збільшено площу поверхні виморожування охолоджувача до 6,1 м² (проти 1,35 м² в установках «ЕТМА Іній-4 У1»). Спеціальна спірально-виткова конструкція поверхні виморожування забезпечує збільшення площі виморожування.Така конструкція охолоджувача забезпечує скорочення часу сушіння твердої ізоляції не менш як на 20%. Розморожування охолоджувача здійснюється шляхом перемикання компресора в режим теплового насоса без розкриття фланцевих з^,єднань корпусу. Час розморожування - не більше 1 години.

..

Характеристики

Характеристики блока наведено у таблиці.

Таблиця

Блок із вищевказаними характеристиками гармонійно вписаний і в нові модифікації установок серії «ЕТМА Іній» — «ЕТМА Іній-4.1 У1», «ЕТМА Іній-4.1М У1», «ЕТМА Іній-4.2 У1», «ЕТМА Іній-4.2М У1» та установки серії ЕТМА УВМ.
