«ЕТМА Іній-4М У1»
Установка для обробки твердої ізоляції силових трансформаторів

Призначена для підсушування твердої ізоляції силових трансформаторів напругою 110-1150 кВ за допомогою вакууму та низькотемпературної пастки парогазової суміші.

Використовується при монтажі, ремонті та експлуатації трансформаторів, баки яких витримують тиск 26 Па. Установка може бути використана для вакуумування баків електричних апаратів та герметичних вакуумних систем великого об^,єму..

Виготовляється за  ТУ У 34.04624312.011-97. Має сертифікат відповідності у системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів  «Про безпеку машин та обладнання» та «Про безпеку низьковолтного обладнання».

• Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
• Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
• Обслуговуючий персонал - 1 особа.
• Екобезпека - за ГОСТ 12.1.005.
• Пожежна безпека - за ГОСТ 12.1.004.
• Електробезпека - за ГОСТ 12.2.007.0

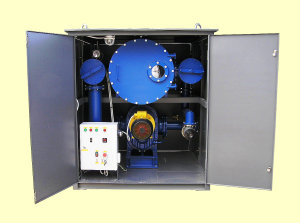

• Блок БВ-500-Н



  Блок БПР

  Технічні характеристики

  Основні технічні характеристики установки «ЕТМА Іній-4М У1» наведено у таблиці.

  Таблиця

  Найменування параметру	Значення параметру
  Швидкість відкачування парогазової суміші з бака трансформатора при залишковому тиску в ньому 26–400 Па, м3/с, не менше	0,50
  Залишковий тиск в установці при закритому вхідному вентилі, Па, не більше	3,3
  Температура поверхні конденсації водяної пари, °С, не більше	мінус 70
  Охолоджувальна суміш: - двоокис вуглецю твердий ГОСТ 12162-77 - ацетон технічний ГОСТ 2768-84	див. примітку *
  Максимальна споживна потужність, кВт	25
  Напруга живлення трифазної мережі змінного струму частотою 50 Гц, В	380
  Габаритні розміри блоку БВ-500-Н, мм, не більше: - довжина - ширина - висота	1600 1500 2050
  Маса блока БВ-500-Н, кг, не більше	2000
  Габаритні розміри блока попереднього розрідження БПР, мм, не більше: - довжина - ширина - висота	1900 1200 2000
  Маса блока попереднього розрідження БПР, кг, не більше:	2500

  * - витрата двоокису вуглецю залежить від ступеня зволоження трансформатора,його температури та температури навколишнього середовища.

  Особливості конструкції

  Установка «ЕТМА Іній-4М У1» складається з блоку вакуумного типу БВ-500-Н та блоку попереднього розрідження типу БПР.  Блок БПР є першим ступенем розрідження установки "ЕТМА Іній-4М У1" та працює в діапазоні тисків від атмосферного до 266 Па (2 мм рт. ст.). Блок вакуумний БВ-500-Н є другим ступенем розрідження установки "ЕТМА Іній-4М У1" та працює в діапазоні тисків від 400 Па (3 мм рт. ст.). Блок вакуумний БВ-500-Н виконаний у вигляді металевого контейнера, всередині якого змонтовано обладнання (вакуумний насос 2ДВН-500, низькотемпературна пастка парогазової суміші, вакуумнв системв трубопроводів з вентилями, приладами контролю, шафа управління). Блок БПР являє собою металевий контейнер з бетонною основою, всередині якого встановлені насосАВЗ-180 зі стаціонарною системою охолодження насоса та нагрівання його при роботі в зимовий час, вакуумна система трубопроводів, вентиль, зворотній клапан, сильфонний компенсатор, шафа керування, контрольні прилади. Розміщення блоку БПР на піщаній основі гасить вібрацію блоку при його експлуатації.В робочому стані блок вакуумний БВ-500-Н з^,єднується з блоком БПР гнучким вакуумпроводом Ду 100 мм.
