ЕТМА БВ-1 У1
Блок вакуумний
Призначений для відкачування парогазових сумішей та інших неагресивних газів, попередньо очищених від капельної вологи та механічних домішок з баків електричних апаратів та герметичних вакуумних систем великого об'єму.
Блок забезпечений системою охолодження та розігріву вакуумного агрегату АВЗ-180. Використовується при електричному монтажі, ремонті та екслуатації трансформаторів та інших апаратів та вакуумних систем, баки яких витримують тиск 26 Па.
Виготовляється за ТУ У 34.04624312.011-97. Має сертифікат відповідності у системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковолтного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 1 особа.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0
Технічні характеристики
Основні технічні характеристики блока ЕТМА БВ-1 У1 наведено у таблиці.
Таблиця
| Найменування параметру | Значення параметру |
|
| 1 | Швидкість дії (продуктивність) у діапазоні тисків від атмосферного до 0,26 кПа (2 мм.рт.ст.), л/с | 180 |
| 2 | Гранічний залишковий тиск, кПа (мм.рт.ст.), не більше: - повне без газобаласту - повне з газобаластом |
6,7x10-3(5x10-2) 0,4 (3) |
| 3 | Потужність двигуна агрегату вакуумного золотникового АВЗ-180, кВт | 15 |
| 4 | Споживна потужність, кВт, не більше | 25 |
| 5 | Рідина для примусового обігріву або охолодження | масло трансформаторне |
| 6 | Робоча рідина | масло вакуумне ВМ1 (ВМ4) |
| 7 | Напруга живлення трифазної мережі змінного струму 50 Гц, В | 380 +10% -15% |
| 8 | Габаритні розміри, мм, не більше: - довжина - ширина - висота |
1680 1070 1490 |
| 9 | Маса, кг, не більше | 2300 |
Особливості конструкції

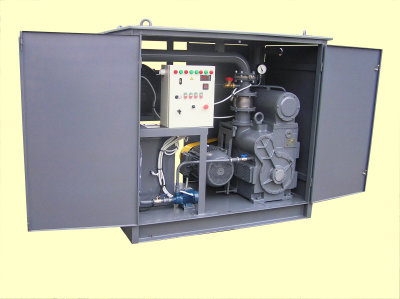

Блок являє собою контейнер, усередині якого змонтовано обладнання: агрегат вакуумний золотниковий АВЗ-180, система охолодження та система розігріву. Рама, на якій змонтовано дане обладнання, виконана таким чином, що гасить вібрації, що виникають при роботі агрегату.
