ЕТМА БВ-500-Н У1
Блок вакуумний
Призначений для підсушування твердої ізоляції силових трансформаторів напругою до 1150 кВ за допомогою вакууму та низькотемпературної пастки парогазової суміші.
Використовується при монтажі, ремонті та експлуатації трансформаторів, баки яких витримують тиск 26 Па. Кстановка може бути використана для вакуумування баків електричних апаратів та герметичних систем великого об"єму.
Виготовляється за ТУ У 34.04624312.011-97. Має сертифікат відповідності у системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» і «Про безпеку низьковольтного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 1 особа.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0
Технічні характеристики
Основні технічні характеристики блока вакуумного ЕТМА БВ-500-Н У1 наведено у таблиці.
Таблиця
| Найменування параметру | Значення параметру |
|
| 1 | Швидкість відкачування парогазової суміші з бака трансформатора при залишковому тиску в ньому 26–400 Па, м3/с, не менше | 0,50 |
| 2 | Залишковий тиск в установці при закритому вентилі, Па, не більше | 3,3 |
| 3 | Температура поверхні конденсації водяної пари, °С, не більше | мінус 70 |
| 4 | Охолоджувальна суміш: - двоокис вуглецю твердий ГОСТ 12162-77 - ацетон технічний ГОСТ 2768-84 |
див. примітку * |
| 5 | Максимальна споживна потужність, кВ | 25 |
| 6 | Напруга живлення трифазної мережі змінного струму частотою 50 Гц, В | 380 |
| 7 | Габаритні розміри, мм, не більше: - довжина - ширина - висота |
1600 1500 1850 |
| 8 | Маса, кг, не більше | 2000 |
* - витрата двоокису вуглецю залежить від ступеня зволоження трансформатора, його температури та температури навколишнього серидовища.
Особливості конструкції

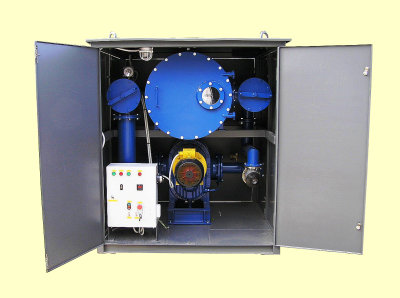

Блок вакуумний ЕТМА БВ-500-Н У1 виконаний у вигляді металевого контейнера, всередині якого вмонтовано обладнання (вакуумний насос 2ДВН-500, низькотемпературна пастка парогазової суміші, вакуумна система трубопроводів з вентилями, прилади контролю, шафа управління).
