Установки «ЕТМА Іній-4.1 У1», «ЕТМА Іній-4,1М У1», «ЕТМА Іній-4.2 У1», «ЕТМА Іній-4,2М У1»

Призначення

Установки призначені для термовакуумного сушіння твердої ізоляції силових трансформаторів та реакторів напругою 110-1150 кВ.

Застосування

Установки використовуються при монтажі, ремонті та експлуатації трансформаторів, баки яких витримують тиск 26 Па. Установки можуть бути використовані для вакуумування баків електричних апаратів та герметичних вакуумних систем великого об^,єму (наприклад, при сушінні та регенерації твердої ізоляції методом розбризкування).

Умови експлуатації, сертифікація

Виготовляється за  ТУ У 34.04624312.011-97. Має сертифікат відповідності у системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів  «Про безпеку машин та обладнання» та «Про безпеку низьковолтного обладнання».

• Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
• Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
• Обслуговуючий персонал - 1 особа.
• Екобезпека - за ГОСТ 12.1.005.
• Пожежна безпека - за ГОСТ 12.1.004.
• Електробезпека - за ГОСТ 12.2.007.0

Склад, особливості конструкції

Склад установок наведено у таблиці 1.

Таблиця 1

Блок БВ-500 (-70)

Блок БПР-1-1×180

Блок БПР-1-2×90

Насос АВЗ-180 (АВЗ-90)

Установки складаються з блоку вакуумного типу БВ-500(-70) та блоку попереднього розрідження або вакуумних насосів попереднього розрідження відповіідно до таблиці 1.

Робота установки полягає у наступному:

• включається автономна холодильна установка блоку БВ-500(-70);
• з використанням блоків БПР або насосів попереднього розрідження АВЗ у трансформаторі створюється залишковий тиск не більше 400 Па;
• далі включається в роботу блок БВ-500(-70) і виконується сушіння твёрдої ізоляції до досягнення в баку трансформатора тиску не більше 26 Па та кількості виділеної вологи за добу не більше  500 грам.

Блок вакуумный БВ-500(-70) виконано у вигляді металевого контейнера, всередині якого змонтовано обладнання (вакуумний насос 2ДВН-500, низькотемпературна пастка парогазової суміші, вакуумна система трубопроводів з вентилями, сильфонними компенсаторами, приладами контролю, шафа управління). Відмінною особливістю блоку є те, що для отримання температури нижче за "мінус" 70°С на поверхі виморожування охолоджувача використовується автономне холодильне обладнання. Застосовуваний в установці спосіб сушіння твердої ізоляції захищений патентом на винахід № 2569927 «Способ сушки твёрдой изоляции обмоток трансформаторов в герметичной ёмкости с помощью охладительного устройства». При цьому способі сушіння немає необхідності застосування витратних матеріалів, а саме хладагентів (сухого льоду, рідкого азоту) та ацетону. Також в охолоджувачі блоку збільшено площу поверхні виморожування охолоджувача до 6,1 м² (проти 1,35 м² в установках «ЕТМА Іній-4 У1»). Спеціальна спірально-виткова конструкція поверхні виморожування забезпечує збільшення площі виморожування.Така конструкція охолоджувача забезпечує скорочення часу сушіння твердої ізоляції не менш як на 20%. Розморожування охолоджувача здійснюється шляхом перемикання компресора в режим теплового насоса без розкриття фланцевих з^,єднань корпусу. Час розморожування - не більше 1 години.

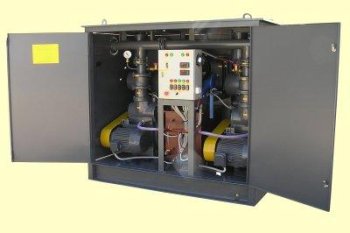

Блок БПР являє собою металевий контейнер з бетонною основою, усередині якого встановлено: вакуумний насос АВЗ-180 (2хАВЗ-90) зі стаціонарною системою охолодження насоса та нагрівання його прироботі в зимовий час, вакуумна система трубопроводів, вентиль, зворотній клапан, сильфонний компенсатор, прилади контролю, шафа управління. Встановлення насосів АВЗ-180 або двох насосів АВЗ-90 на бетонній основі значно знижує вібрацію блоку в процессі експлуатації. У робочому стані вакуумний блок БВ-500(-70) з'єднується з блоками БПР гнучким вакуумпроводом Ду 100 мм. Застосування блоку попереднього розрідження БПР-1-2х90 дає можливість резервування насосів попереднього розрідження за рахунок використання лише одного з них при виході на режим власне сушіння твердої ізоляції трансформаторів.

Характеристики

Характеристики установок наведено у таблиці 2.

Таблиця 2
