«ЕТМА Іній-4 У1»
Установка обробки твердої ізоляції силових трансформаторів
Призначена для підсушування твердої ізоляції силових трансформаторів напругою 110-1150 кВ за допомогою вакууму та низькотемпературної пастки парогазової суміші.
Використовується при монтажі, ремонті та експлуатації трансформаторів, баки яких витримують тиск 26 Па. Установка може бути використана для вакуумування баків електричних апаратів та герметичних вакуумних систем великого об,єму..
Виготовляється за ТУ У 34.04624312.011-97. Має сертифікат відповідності у системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковолтного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 1 особа.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0
Блок БВ-500-Н
Насос АВЗ-180
Технічні характеристики
Основні технічні характеристики установки «ЕТМА Іній-4 У1» наведено у таблиці.
Таблиця
| Найменування параметру | Значення параметру |
|---|---|
| Швидкість відкачування парогазової суміші з бака трансформатора при залишковому тиску в ньому 26–400 Па, м3/с, не менше | 0,50 |
| Залишковий тиск в установці при закритому вхідному вентилі, Па, не більше | 3,3 |
| Температура поверхні конденсації водяної пари, °С, не більше | минус 70 |
| Охолоджувальна суміш: - двоокис вуглецю твердий ГОСТ 12162-77 - ацетон технічний ГОСТ 2768-84 |
див. примітку * |
| Максимальна споживна потужність, кВт | 25 |
| Напруга живлення трифазної мережі змінного струму частотою 50 Гц, В | 380 |
| Габаритні розміри блоку БВ-500-Н, мм, не більше: - довжина - ширина - висота |
1600 1500 1850 |
| Маса блока БВ-500-Н, кг, не більше | 2000 |
| Габаритні розміри агрегата вакуумного золотникового АВЗ-180, мм, не більше: - довжина - ширина - висота |
1070 875 1060 |
| Маса агрегата вакуумного золотникового АВЗ-180, кг, не більше: | 870 |
* - витрата двоокису вуглецю залежить від ступеня зволоження трансформатора,його температури та температури навколишнього середовища.
Особливості конструкції

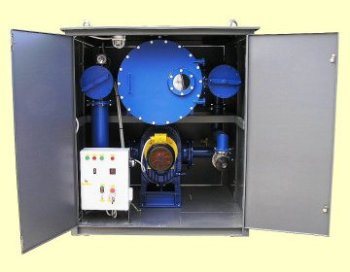

Установка «ЕТМА Іній-4 У1» складається з блока вакуумного БВ-500-Н і насоса попереднього розрідження АВЗ-180. Блок вакуумний БВ-500-Н виконаний у вигляді металевого контейнера, всередині якого змонтовано обладнання (вакуумний насос 2ДВН-500, низькотемпературна пастка парогазової суміші, вакуумнв системв трубопроводів з вентилями, приладами контролю, шафа управління). У робочому стані блок вакуумний БВ-500-Н з,єднується з насосом АВЗ-180 гнучким вакуумпроводом Ду 100 мм.
