ЕТМА УВМ 10-0,1А У1
Установка для обробки трансформаторного масла
Призначена для термовакуумної обробки трансформаторного, кабельного, турбінного, індустріального та інших масел з метою видалення газів, води та механічних домішок. Використовується для монтажу, ремонту, експлуатації маслонаповненного високовольтного обладнання як герметичного, так і негерметичного виконання напругою до 1150 кВ включно (силові трансформатори, високовольні вимикачі та ін.). Установка може використовуватися для азотування трансформаторного масла та доливання високовольтних вводів.
Виготовляється за ТУ У 29.2-04624312-026-2001. Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковолтного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 1 особа.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0
Технічні характеристики
Основні технічні характеристики установки ЕТМА УВМ 10-0.1А У1 наведено у таблиці.
Таблиця
| Найменування параметру | Значення параметру |
|---|---|
| Продуктивність, м3/год, номінальна |
0.1 |
| Мінімальний об,єм оброблюваної порції масла, л | 20,0 |
| * Параметри обробленого масла: - об,ємний вміст газів %, не більше - масовий вміст вологи, г/т, не більше - вміст механічних домішок, г/т, не більше - вміст азоту після азотування, % - клас промислової чистоти за ГОСТ 17216, не гірше - тонкість фільтрації, мкм - пробивна напруга, кВ, не менше |
0,1 10,0 8 8,5±0,5 9 5 70 |
| Температура масла в режимі нагрівання, °С | від 40 до 60 |
| Коефіцієнт фільтрації (β-коефіцієнт) | ≥50 |
| Тиск на виході в режимі обробки, кгс/см2, не менше | 4,0 |
| Потужність маслонагрівача, кВт | 3,0 |
| Питома поверхнева потужність маслонагрівача, Вт/см2, не більше | 1,2 |
| Максимальна споживна потужність, кВт | 4 |
| Напруга живлення трифазної мережі змінного струму частотою 50 Гц, В | 380 ± 10% |
| Габаритні разміри, м, не більше | 1100х990х1600 |
| Маса, кг, не більше | 395 |
* - вказані в таблиці параметри забезпечуються за один цикл обробки при наступних параметрах масла до обробки: об,ємний вміст газів — не більше 10,5%; масовий вміст вологи — не більше 50 г/т.
Особливості конструкції

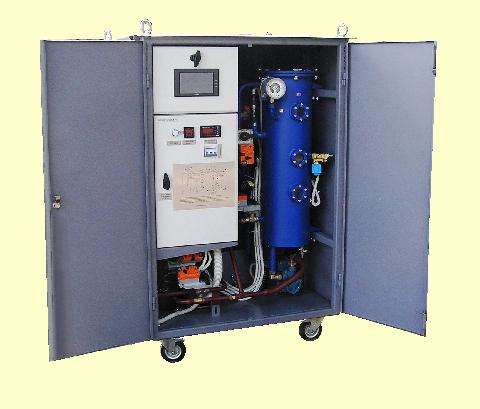

Установка виготовляється в захисному контейнері, на поворотних колесах для переміщення по території виробничих приміщень та монтажних майданчиків (на вимогу замовника установка може бути виготовлена у відкритому виконанні, без зовнішньої обшивки).
Відмінною особливістю установки є те, що вона може працювати як у ручному, так і повністю в автоматичному режимі керування.
У ручному режимі керування експлуатація установки здійснюється аналогічно встановленню звичайного виконання, але керування маслонасосом та вакуумними насосами, маслонагрівачем і запірно-регулюючою арматурою проводиться за допомогою багатофункціонального контролера з сенсорної графічної панелі оператора.
Головне меню сенсорної панелі оператора є відображенням органів управління, за допомогою яких і здійснюється управління установкою. Крім того, при роботі установки в будь-якому режимі на сенсорній панелі відображається стан складових частин установки на даний час.
В автоматичному режимі керування оператор на сенсорній панелі встановлює параметри роботи установки, температуру обробки масла, продуктивність, закінчення обробки (за часом або за обсягом) залежно від вибраного режиму роботи (дегазація,азотування або нагрівання масла).
Оператор у будь-який час може призупинити будь-який з режимів або зупинити роботу установки.
Незалежно від вид вибраного режиму роботи в установці автоматично підтримується:
- тепература обробляємого масла;
- рівень масла у вакуумній колоні;
- продуктивність (в автоматичному режимі).
В установці контролюються параметри: продуктивність, температура масла, залишковий тиск у вакуумній колоні, натікання (при перевірці герметичності системи), тиск на виході установки, перепад тиску на елементах, що фільтрують.
Установка має наступні блокування:
- автоматичне відключення маслонагрівача при перегріванні масла (перевищенні заданої температури);
- автоматичне відключення маслонагрівача при відсутності потоку масла;
- неможливість включення маслонагрівача при відсутності потоку масла;
- автоматичне відключення маслонасоса при зниженні рівня масла у вакуумній камері нижче мінімального;
- автоматичне закриття вентиля подачі масла у вакуумну камеру при досягненні максимального рівня.
Установка ЕТМА УВМ 10-0,1А У1 виготовляється у двох виконаннях:
1) виконання А2 - з сенсорною панеллю управління (монохромний термінал);
2) виконання А3 - з сенсорною панеллю управління (кольоровий термінал).
У базовому виконанні установки використовуються сенсорні панелі Kinco або Schneider. За бажанням замовника встановлюються сенсорні панелі та контролери Schneider або Siemens.
Установка ЕТМА УВМ 10-0,1А У1 зберігла всі переваги установки ЕТМА УВМ 10-0,1 У1, а саме: простоту, надійність, оригінальність конструкції, та додатково покращилися: управління, регулювання та умови роботи обслуговуючого персоналу. Конструкція безінерційного нагрівача з подвійним просоченням активної частини електроізоляційним лаком та подальшою термообробкою забезпечує хорошу вологостійкість та високі ізоляційні характеристики міжвідкової ізоляції та виключає прямий контакт масла зі струмоведучими частинами, перегрів та термічне розкладання масла, підвищує надійність.
Двоступенева система фільтрів забезпечує обробку не менше 200 тонн свіжого масла заводського постачання без регенерації або заміни фільтроелементів. Додатковий комплект фільтроелементів поставляється із кожною установкою в комплекті ЗІП. Система захисту та автоматики передбачає автоматичне відключення установки при зворотньому чергуванні або обриві фаз, за відсутності потоку масла, при перегріві маслонагрівача, одночасно при цьму подається звуковий сигнал.
Оригінальна конструкція двокаскадної вакуумної камери із застосуванням нової високоефективної насадки забезпечує задекларовану продуктивність установки.
Вихідний маслонасос забезпечує тиск не менше 4 кгс/см2, що дає можливість безпосередньо проводити долив високовольтних вводів дегазованим маслом.
Невеликі габарити та маса установки дають можливість розміщувати її та транспортувати на причепі легкового автомобіля.
