ЕТМА УВМ 10-0,8 У1
Установка для обробки трансформаторного масла

Призначена для термовакуумної обробки трансформаторного, кабельного, турбінного, індустріального та інших масел з метою видалення газів, води та механічних домішок. Використовується  для монтажу, ремонту, експлуатації маслонаповненного високовольтного обладнання як герметичного, так і негерметичного виконання напругою до 1150 кВ включно (силові трансформатори, високовольні вимикачі та ін.) та турбін. Установка може використовуватися для азотування трансформаторного масла та доливання високовольтних вводів.

Виготовляється за ТУ У 29.2-04624312-026-2001. Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів  «Про безпеку машин та обладнання» та «Про безпеку низьковолтного обладнання».

  • Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
  • Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
  • Обслуговуючий персонал - 1 особа.
  • Екобезпека - за ГОСТ 12.1.005.
  • Пожежна безпека - за ГОСТ 12.1.004.
  • Електробезпека - за ГОСТ 12.2.007.0.

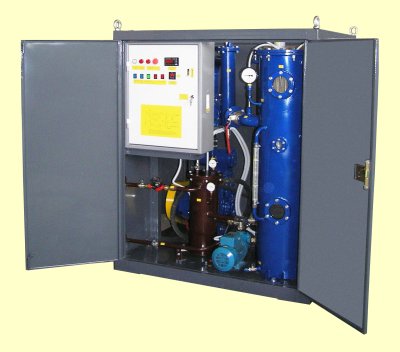

Установка для обработки трансформаторного масла УВМ 10-0,8 У1

Технічні характеристики

Основні технічні характеристики установки ЕТМА УВМ 10-0.8 У1 наведено у таблиці.

Таблиця

Найменування параметруЗначення параметру
Продуктивність, м3/год, номінальна:
- в режимі дегазації та сушіння
- в режимі нагрівання та фільтрації

0.8
1,0
Діапазон регулювання продуктивності, м3/год 0 - 2
* Параметри обробленого масла:
- об,ємний вміст газів %, не більше
- масовий вміст вологи, г/т, не більше
- вміст механічних домішок, г/т, не більше
- вміст азоту після азотування, %
- клас промислової чистоти за ГОСТ 17216, не гірше
- тонкість фільтрації, мкм
- пробивна напруга, кВ, не менше

0,1
10,0
8
8,5±0,5
9
5
70
Температура масла в режимі нагрівання, °С 85
Коефіцієнт фільтрації (β-коефіцієнт) ≥50
Тиск на виході в режимі обробки, кгс/см2, не менше 4,0
Потужність маслонагрівача, кВт від 12 до 24
Питома поверхнева потужність маслонагрівача, Вт/см2, не більше 1,15
Максимальна споживна потужність, кВт 30
Напруга живлення трифазної мережі змінного струму частотою 50 Гц, В 380 ± 10%
Габаритні разміри, м, не більше 1400х1250х1700
Маса, кг, не більше 950

* - вказані в таблиці параметри забезпечуються за один цикл обробки при наступних параметрах масла до обробки: об,ємний вміст газів — не більше 10,5%; масовий вміст вологи — не більше 50 г/т.

Особливості конструкції

Установка ЕТМА УВМ 10-0.8 У1 виготовляється у захисному контейнері. За згодою між виробником та замовником установка може комплектуватися додатковими або вбудованими ємностями для зберігання дегазованого масла.При цьому габарити та маса установки можуть відрізнятися від наведених у таблиці.

Установка оснащена безінерційним нагрівачем оригінальної конструкції з подвійним просоченням активної частини електроізоляційним лаком і подальшою термообробкою, що забезпечує хорошу вологостійкість і високі ізоляційні характеристики міжвіткової ізоляції і виключає прямий контакт масла із струмоведучими частинами, перегрів та термічне розкладання масла, збільшує надійність. Секціонування нагрівача дозволяє вмикати його на необхідний режим потужності: 6; 12; 24 кВт.

Двоступенева система фільтрів забезпечує обробку не менше 400 тонн свіжого масла заводського постачання без регенерації або заміни фільтроелементів. Додатковий комплект фільтроелементів поставляється із кожною установкою в комплекті ЗІП. Система захисту та автоматики передбачає автоматичне відключення установки при зворотньому чергуванні або обриві фаз, за відсутності потоку масла, при перегріві маслонагрівача, одночасно при цьму подається звуковий сигнал.

Конструкція двокаскадної вакуумної камери із застосуванням нової високоефективної насадки дозволяє досягти номінальної продуктивності за один цикл обробки.

Вихідний маслонасос забезпечує тиск не менше 4 кгс/см2, що дає можливість безпосередньо проводити долив високовольтних вводів дегазованим маслом.

Невеликі габарити та маса установки дають можливість розміщувати її та транспортувати на причепі легкового автомобіля.
