ЕТМА УВМ 10-3А У1
Установка для обробки трансформаторного масла
Призначена для термовакуумної обробки трансформаторного, кабельного, турбінного, індустріального та інших масел з метою видалення газів, води та механічних домішок. Використовується для монтажу, ремонту, експлуатації маслонаповненого високовольтного обладнання як герметичного, так і негерметичного виконання напругою до 1150 кВ включно (силові трансформатори, високовольтні вимикачі та ін.).. Установка може використовуватися для нагрівання обладнання гарячим маслом, азотування трансформаторного масла та доливання високовольтних вводів.
Виготовляється за ТУ У 29.2-04624312-026-2001. Має сертифікат відповідності у системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковолтного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 1 особа.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0
Технічні характеристики
Основні технічні характеристики установки ЕТМА УВМ 10-3А У1 наведено у таблиці.
Таблиця
| Найменування параметру | Значення параметру |
|---|---|
|
Продуктивність, м3/год, не менше: - в режимі нагрівання та фільтрації |
3,0 |
| Діапазон регулювання продуктивності, м3/год | 1,5-4,5 |
| *Параметри обробленого масла: - об,ємний вміст газу, %, не більше - масовий вміст вологи, г/т, не більше - вміст механічних домішок, г/т, не більше - вміст азоту після азотування, % - клас чистоти за ГОСТ 17216, не гірший - тонкість фільтрації, мкм - пробивна напруга, кВ, не менше |
0,1 10,0 8 8,5±0,5 9 5 70 |
| Температура масла в режимі нагрівання, °С | 85 |
| Коефіцієнт фільтрації (β-коефіцієнт) | 400 |
| Тиск на виході, МПа, не менше | 0,35 |
| Висота подачі масла щодо вихідного патрубка, м | 35,0 |
| Номінальна потужність маслонагрівача, кВт | 100 |
| Питома поверхнева потужність маслонагрівача, Вт/см2, не більше | 1,15 |
| Максимальна споживна потужність, кВт | 115 |
| Напруга живлення трифазної мережі змінного струму частотою 50 Гц, В | 380 |
| Габаритні розміри, мм, не більше | 2200х1600х2100 |
| Маса, кг, не більше | 1600 |
* - вказані в таблиці параметри забезпечуються за один цикл обробки при наступних параметрах вихідного масла: об,ємний вміст газу — не більше 10,5%; масовий вміст вологи — не більше 50 г/т.
Особливості конструкції

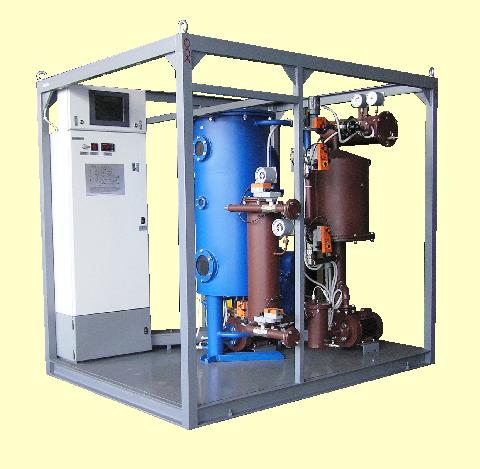

Малогабаритна установка виконана у вигляді металевого контейнера, всередині якого змонтовано обладнання та передбачено місце оператора.
Відмінною особливістю установки є те, що вона може працювати як у ручному, так і в повністю автоматичному режимі управління.
У ручному режимі керування експлуатація установки здійснюється аналогічно установці звичайного виконання, але керування маслонасосами, вакуумними насосами, запірно-регулюючою арматурою проводиться за допомогою багатофункціонального контролера з сенсорної графічної панелі оператора.
Головне меню сенсорної панелі оператора є відображенням органів управління, за допомогою яких здійснюється управління установкою. Крім того, при роботі установки в будь-якому режимі на сенсорній панелі відображається стан складових частин установки на даний момент часу.
В автоматичному режимі керування оператор на сенсорній панелі встановлює параметри роботи установки, температуру обробки масла, продуктивність, закінчення обробки за часом або за обсягом залежно від вибраного режиму роботи (дегазація, азотування або нагрівання масла).
Оператор у будь-який час може призупинити будь-який із режимів або зупинити роботу установки.
Незалежно від вибраного режиму роботи в установці автоматично підтримуються:
- температура масла, що обробляється;
- рівень масла в вакуумній колоні;
- продуктивність (в автоматичному режимі).
Установка має наступні блокування:
- автоматичне відключення маслонагрівача при перегіванні масла (перевищення заданої температури);
- автоматичне відключення маслонагрівача за відсутності потоку масла;
- неможливість включення маслонагрівача за відсутності потоку масла;
- автоматичне відключення основного вакуумного насоса при підвищенні тиску більше 400 Па;
- автоматичне відключення вихідного маслонасоса при зниженні рівня масла у вакуумній камері нижче за мінімальний;
- автоматичне відключення вхідного маслонасоса при досягненні максимального рівня масла у вакуумній камері.
Установка ЕТМА УВМ 10-3А У1 виготовляється у двох виконання:
а) виконання А2 - із сенсорною панеллю управління (монохромний термінал);
б) виконання А3 - із сенсорною панеллю управління (кольоровий термінал).
У базовому виконанні установки використовуються сенсорні панелі Kinco та контролери Kinco або Schneider. За бажанням Замовника встановлюються сенсорні панелі та контролери Schneider або Siemens.
Установка ЕТМА УВМ 10-3А У1 зберігла всі переваги установки ЕТМА УВМ 10-3 У1, а це в першу чергу простота, надійність, оригінальність конструкції та додатково покращилися управління, регулювання та умови роботи обслуговуючого персоналу.
Конструкція безенерційного нагрівача з подвійним просоченням активної частини електроізоляційним лаком і подальшою термообробкою забезпечує хорошу вологостійкість і високі ізоляційні характеристики міжвіткової ізоляції та виключає прямий контакт масла з струмоведучими частинами, перегрів та термічне розкладання масла, підвищує надійність.
Секціонування нагрівача дозволяє вмикати його на необхідний режим потужності: 33, 66, 100 кВт.
Триступінчата система фільтрів забезпечує обробку не менше 1000 тонн свіжого масла із заводу-виробника до регенерації або заміни фільтроелементів. Додатковий комплект фільтроелементів поставляється з кожною установкою в ЗІП.
Оригінальна конструкція двокаскадної вакуумної камери із застосуванням нової високоефективної насадки забезпечує продуктивність установки до 4,5 м3/год.
У вакуумній системі передбачено патрубок, який дозволяє підключати її для вакуумування трансформаторів та інших апаратів.
Невеликі габарити та маса установки дають можливість розміщувати її у залізничному контейнері та транспортувати автотранспортом без обмежень.
В установці також значно знижено вібрацію, що відповідає вимогам техніки безпеки.
Установка ЕТМА УВМ 10-3А У1 в комплекті з установками серії «ЕТМА Иній» та серії «ЕТМА Суховій» дозволяє виконувати всі процеси обробки трансформаторного масла та твердої ізоляції силових трансформаторів.
